አውቶማቲክ የሽቦ መጠቅለያ ማሽን፡ እንዴት እንደሚሰራ እና እንዴት እንደሚመረጥ

አውቶማቲክ ሽቦ ማጠፊያ ማሽን ምን እንደሚሰራ - እና ለምን አስፈላጊ ነው?

አውቶማቲክ ሽቦ መጠምጠሚያ ማሽን በዑደቶች መካከል ያለ ኦፕሬተር ጣልቃ ገብነት ንፋስ፣ መለካት እና ሽቦን ወይም ኬብልን ወደ ወጥ ጥቅልሎች ያስገባል። ማሽኑ ሽቦውን ከአቅርቦት ሪል ይጎትታል፣ ርዝመቱን ወይም ክብደትን ወደ ቀድሞው እሴት ይቆጥራል፣ ገመዱን በተቆጣጠረው ውጥረት ላይ ያሽከረክራል፣ ጥቅሉን ያስራል ወይም በቴፕ ይለጥፋል፣ ከዚያም አውጥቶ ቀጣዩን ዑደት ይጀምራል - ሁሉም በተከታታይ ዑደት። በአምሳያው ላይ በመመስረት የዑደት ጊዜ በአንድ ጥቅልል ከ ከ 8 እስከ 45 ሰከንድ ይህም ማለት አንድ ማሽን በሰዓት ከ80 እስከ 450 የተጠናቀቁ ጥቅልሎችን ማምረት ይችላል። ያ የውጤት ደረጃ በአካል በእጅ የማይቻል ነው እና አምራቾች በራስ-ሰር ላይ ኢንቨስት የሚያደርጉት ማዕከላዊ ምክንያት ነው።

ምድቡ የበርካታ ንዑስ ዓይነቶችን ይሸፍናል። አንድ መሠረታዊ ጠመዝማዛ አሃድ ቋሚ ዲያሜትሮች ውስጥ ለስላሳ ሽቦ ያስተናግዳል. ባለከፍተኛ ፍጥነት ተለዋጮች ለተደራራቢ ጠመዝማዛ በአገልጋይ የሚነዱ ተሳፋሪዎችን ይጨምራሉ። የማጣመር መስመሮች የመስመር ውስጥ መቁረጥን፣ ማራገፍን ወይም መለያን ያካትታሉ። የፀደይ መጠምጠሚያ ማሽን አንዳንድ ሜካኒካል ዲ ኤን ኤ ይጋራል - እንዲሁም ሽቦውን ወደ ተደጋጋሚ የሄሊካል ቅርጽ ያጠፋል - ነገር ግን በጣም ጥብቅ ለሆኑ መቻቻል እና ከፍተኛ የፀደይ-ኋላ ሀይሎች የተሰራ ነው፣ ብዙውን ጊዜ በ0.1 ሚሜ እና በ 20 ሚሜ ዲያሜትር መካከል ባለው ጠንካራ ቅይጥ ሽቦ ላይ ይሰራል። እነዚህን ልዩነቶች መረዳቱ ገዢዎች ትክክለኛውን ማሽን ከትክክለኛው የምርት ፍላጎታቸው ጋር እንዲያመሳስሉ ይረዳቸዋል።

የማሽን አፈጻጸምን የሚወስኑ ዋና ክፍሎች

እያንዳንዱ አውቶማቲክ ሽቦ መጠምጠሚያ ማሽን በአነስተኛ የንዑስ ስርዓቶች ስብስብ ዙሪያ ነው የተሰራው። እያንዳንዱ ንኡስ ስርዓት ምን ያህል በጥሩ ሁኔታ እንደተገነባ የውጤት መጠን፣ የጥቅል ጥራት እና የረጅም ጊዜ አስተማማኝነት ይወስናል።

የምግብ እና የጭንቀት መቆጣጠሪያ ስርዓት

ሽቦ ወደ ማሽኑ በቀጥታ በማስተካከል እና በተሽከርካሪዎች ስብስብ ውስጥ ይገባል. የውጥረት መቆጣጠሪያ ስርዓቱ -በተለምዶ ከሰርቮ ወይም ከሳንባ ምች ሲሊንደር ጋር የተገናኘ የዳንሰኛ ክንድ -የሽቦ ምግብ ፍጥነት እና የኋላ-ውጥረትን ያቆያል የአቅርቦቱ ንፋስ የሚፈታበት ፍጥነት። ወጥነት የሌለው ውጥረት የኩይል ዲያሜትር ልዩነትን፣ ልቅ መጠቅለያዎችን ወይም መንቀጥቀጥን ያስከትላል። ፕሪሚየም ማሽኖች በውስጣቸው ያለውን ውጥረት ይጠብቃሉ ± 2% ከመጀመሪያው መጠቅለያ እስከ መጨረሻው ባለው ሙሉ ሪል ላይ። የበጀት ሞዴሎች ብዙውን ጊዜ የተዘጉ የክርክር ግብረመልስን ይዘለላሉ፣ ይህም የአቅርቦት ሪል ከ20% አቅም በታች ሲወድቅ እንደ ዲያሜትር ተንሸራታች ሆኖ ይታያል።

ጠመዝማዛ ክንድ ወይም ስፒንል መገጣጠም።

ጠመዝማዛው ክንድ ቋሚ ወይም የሚስተካከለው ዲያሜትር ባለው ማንንድር ዙሪያ ያሽከረክራል። በአንድ ክንድ ማሽን ላይ አንድ ክንድ በአንድ ማለፊያ ውስጥ ሽቦ ያስቀምጣል; ባለሁለት ክንድ ወይም የሚሽከረከር ክንድ ላይ፣ ሁለት ተቃራኒ ክንዶች ወደ ግማሽ ዑደት ጊዜ ይለዋወጣሉ። የማንደሬል ዲያሜትር የተጠናቀቀውን ጠመዝማዛ ውስጣዊ ዲያሜትር (መታወቂያ) ያዘጋጃል. የሚስተካከሉ ምናንዶች - ብዙውን ጊዜ በአየር ግፊት የሚንቀሳቀሱ - ከመሳሪያ ለውጦች ውጭ በኮይል መጠኖች መካከል ፈጣን ለውጥ ያስችላሉ ፣ ይህም በፈረቃ ብዙ SKUs ለሚሰሩ የኮንትራት አምራቾች ወሳኝ ነው። በመካከለኛው ክልል አውቶማቲክ ሽቦ መጠምጠሚያ ማሽን ላይ የተለመደው የመታወቂያ ክልል ነው። ከ 80 ሚሊ ሜትር እስከ 500 ሚ.ሜ ምንም እንኳን ልዩ ማሽኖች ለመሳሪያ ገመድ እስከ 30 ሚሊ ሜትር ድረስ ትንሽ ቢሄዱም.

የመለኪያ ስርዓት

የጥቅል ርዝመት የሚለካው በተሽከርካሪው ሮለር ላይ ባለው የ rotary encoder ወይም በሌዘር ሴንሰር የሽቦ መለዋወጥ ነው። በክብደት ላይ የተመሰረተ ልኬት - የመስመር ውስጥ ሎድ ሴል በመጠቀም - የሽብል ክብደት እንጂ ርዝመት ሳይሆን የመሸጫ ዋጋን ለሚወስኑ መተግበሪያዎች ይመረጣል (በችርቻሮ የታሸገ ሽቦ የተለመደ)። ኢንኮደርን መሰረት ያደረገ የርዝማኔ መለኪያ ትክክለኛነትን ያገኛል ± 0.1% ወደ ± 0.5% እንደ ኢንኮደር መፍታት እና ድራይቭ ሮለር ሸርተቴ ላይ በመመስረት። እንደ ፋይበር ኦፕቲክ ወይም ኮአክሲያል ላለ ከፍተኛ ዋጋ ያለው ገመድ ± 0.1% ወይም የተሻለ ተቀባይነት ያለው ገደብ ነው።

አስገዳጅ ክፍል

ጠመዝማዛው ከተጠናቀቀ በኋላ, ሽቦው የተጠበቀ መሆን አለበት. ሦስቱ የተለመዱ የማሰሪያ ዘዴዎች፡- የሙቀት-ማሸግ ቴፕ መጠቅለል፣ ዊልክሮ ወይም የፕላስቲክ ማንጠልጠያ ማሰሪያ ናቸው። የሙቀት-ማሸግ ስርዓቶች ፈጣን ናቸው (ከ 2 ሴኮንድ በታች በአንድ ጥቅል) እና ንጹህ የችርቻሮ መልክን ይፈጥራሉ። ጠመዝማዛ አሃዶች ቀርፋፋ ናቸው ነገር ግን ምንም ሊበላ የሚችል ቴፕ አያስፈልጋቸውም። ማንጠልጠያ ባንደሮች ከ 5 ኪሎ ግራም በላይ ለሆኑ ከባድ የኢንዱስትሪ ጥቅልሎች መደበኛ ናቸው. የማሰሪያው ክፍል በከፍተኛ ምርት መስመሮች ላይ በጣም ተደጋጋሚ የጥገና ነጥብ ነው - በቴፕ ክፍሎች ላይ የሚጣበቁ ራሶች በተለምዶ እያንዳንዱ የመከላከያ ጥገና ያስፈልጋቸዋል። ከ 500,000 እስከ 800,000 ዑደቶች .

አውቶማቲክ የሽቦ መጠቅለያ ማሽን vs. የስፕሪንግ መጠቅለያ ማሽን : ቁልፍ ልዩነቶች

ሁለቱም የማሽን ዓይነቶች ብዙውን ጊዜ ግራ ይጋባሉ ምክንያቱም ሁለቱም የንፋስ ሽቦ ወደ ሄሊካል ቅርጾች. በተግባር፣ የንድፍ ሃሳባቸው፣ የሽቦ ዝርዝሮች እና የውጤት መቻቻል በእጅጉ ይለያያሉ።

የፀደይ መጠምጠሚያ ማሽን ትክክለኛ የሜካኒካል የፀደይ ባህሪያት ያላቸውን ክፍሎች ለማምረት የመፈጠሪያ መሳሪያዎችን - የመጠምዘዣ ነጥብ ፣ የፒች መሣሪያ እና የመጨረሻ ቆራጮችን ይጠቀማል። ማሽኑ በሽቦ ጥንካሬ እና ዲያሜትር የሚለዋወጠውን የፀደይ-ጀርባን ማካካስ አለበት. የሲኤንሲ ስፕሪንግ መጠምጠሚያ ማሽኖች ይህንን በራስ-ሰር በተዘጋ-loop ግብረ መልስ ያደርጉታል። አውቶማቲክ ሽቦ መጠምጠሚያ ማሽን ምንም አይነት ተግዳሮት የለዉም፤ ያለ ጸደይ-ኋላ ማካካሻ ቅርፁን የሚይዝ ለስላሳ እና ductile ሽቦ ነው። የስፕሪንግ መጠምጠሚያ ማሽን የመሳሪያ ውስብስብነት እና አሃድ ዋጋ በጣም ከፍ ያለ ነው - ለጥሩ ሽቦ የ CNC ስፕሪንግ ኮይል በግምት ይጀምራል። 40,000 ዶላር ፣ ለኤሌክትሪክ ገመድ የመግቢያ ደረጃ አውቶማቲክ ሽቦ መጠምጠሚያ ማሽን ይጀምራል ከ8,000 እስከ 15,000 ዶላር .

የምርት ፍጥነት እና ውፅዓት፡ ቁጥሮቹ በትክክል ምን እንደሚመስሉ

በማሽን ካታሎጎች ውስጥ ያሉ የፍጥነት ዝርዝሮች ያለ አውድ አሳሳች ሊሆኑ ይችላሉ። አምራቾች ከፍተኛውን የመጠምዘዣ ፍጥነት በደቂቃ በሜትር (ሜ/ደቂቃ) ይጠቅሳሉ - ነገር ግን የተጠናቀቀው የጠመዝማዛ ውፅዓት በሰዓት በጥቅል መጠን፣ ማሰሪያ ዘዴ እና መቁረጥ በመስመር ውስጥ ወይም ከመስመር ውጭ እንደሆነ ላይ በእጅጉ ይወሰናል።

አንድ የተለመደ ሁኔታን ተመልከት፡- አንድ አምራች ባለ 50 ሜትር ጠመዝማዛ 2.5 ሚሜ ² የኤሌክትሪክ ሽቦ፣ በቴፕ የታሰረ፣ አውቶማቲክ መለያ መስመር ያለው። በ80 ሜ/ደቂቃ የማሽከርከር ፍጥነት፣ እያንዳንዱ ባለ 50 ሜትር ጠመዝማዛ ወደ 37.5 ሰከንድ የመጠምዘዝ ጊዜ ይወስዳል። ለቴፕ ማሰሪያ 2 ሰከንድ እና ለመለያ ትግበራ 1.5 ሰከንድ ይጨምሩ እና አጠቃላይ የዑደት ጊዜ 41 ሰከንድ አካባቢ ነው - ፍሬያማ በሰዓት በግምት 88 ጥቅልሎች . ወደ 100 ሜትር ጠመዝማዛዎች ይቀይሩት: ጠመዝማዛ 75 ሰከንድ ይወስዳል, ማሰር እና መለያ መስጠት 3.5 ሰከንድ ይቀራል, አጠቃላይ ዑደት 78.5 ሴኮንድ ነው - አሁን ውፅዓት ደርሷል. በሰዓት 46 ጥቅልሎች .

ይህ ROI በሚሰላበት ጊዜ እንደ ማሽን ፍጥነት ለምን እንደሚጠቅም ያሳያል። በተመሳሳይ የማምረቻ መስመር ላይ ያለው ሁለተኛ ማሽን ከመጀመሪያው ማሽን ዋጋ በግምት ከ60-70 በመቶ የሚሆነውን ምርት በእጥፍ ያሳድጋል (የቀጥታ፣ የአቅርቦት ማቆሚያ ወይም የካቢኔ መሠረተ ልማትን መቆጣጠር አያስፈልግም)።

ኦፕሬተር የጉልበት ቁጠባ

ልምድ ባለው ሰራተኛ በእጅ የሚጠቀለል ሽቦ ከ40 እስከ 60 መጠምጠሚያዎች በሰዓት በግምት ከ40 እስከ 60 መጠምጠሚያዎች (ከ25 ሜትር በታች) እና በሰዓት ከ20 እስከ 35 ጥቅልሎች ለትልቅ ጠምዛዛዎች (50-100 ሜትር) ያመርታል፣ ይህም ድካም በ15-25% በ8 ሰአት ፈረቃ ይቀንሳል። አውቶማቲክ ሽቦ መጠምጠሚያ ማሽን ከድካም ጋር የተያያዘ ልዩነት ሳይኖር የሙሉ ፈረቃውን ፍጥነት ይጠብቃል። በሰዓት በ18 ዶላር የሰው ጉልበት እና በአንድ ማሽን 1.5 FTE የስራ መደቦችን የሚተካ አውቶሜሽን ሳይክል፣ 25,000 ዶላር የሚያወጣ የአማካይ ክልል ማሽን እ.ኤ.አ. ከ 14 ወራት በታች በሁለት ፈረቃ ኦፕሬሽን - በበርካታ የሽቦ እና የኬብል ኢንዱስትሪ ማህበራት የታተመ ከ ROI ጥናቶች ጋር የሚስማማ ምስል.

አውቶማቲክ የሽቦ ማቀፊያ ማሽኖች የሚገለገሉባቸው ኢንዱስትሪዎች እና አፕሊኬሽኖች

ማሽኑ በሚያስደንቅ ሁኔታ በተለያዩ ኢንዱስትሪዎች ውስጥ ይታያል, እያንዳንዱም ልዩ የአፈፃፀም መስፈርቶች አሉት.

• የኤሌክትሪክ ሽቦ እና የኬብል አምራቾች - ትልቁ የተጠቃሚ ክፍል. ለግንባታ እና ለመኖሪያ ሽቦ ገበያዎች በመደበኛ የችርቻሮ ርዝመት (10 ሜትር ፣ 25 ሜትር ፣ 50 ሜትር ፣ 100 ሜትር) የመዳብ መሪን ማሸግ ። የሽብል መልክ እና የማይለዋወጥ ክብደት ቁልፍ መስፈርቶች ናቸው.
• የቴሌኮሙኒኬሽን ኬብል አምራቾች - መጠምጠሚያ ውሂብ ኬብል, coaxial, እና ፋይበር ኦፕቲክ ስብሰባዎች. የርዝማኔ ትክክለኛነት ወሳኝ ነው ምክንያቱም ደንበኞች ከጥቅል ውስጥ ስለሚገዙ እና ስለሚቆርጡ; በ 500 ሜትር ከበሮ ላይ የ 0.5% ርዝመት ስህተት ሊለካ የሚችል ምርት ያስከፍላል.
• አውቶሞቲቭ ሽቦ ማሰሪያ አቅራቢዎች - ቀድሞ የተቆረጠ እና የተጠቀለለ የሽቦ ንኡስ ስብሰባዎች ወዲያውኑ ወደ መገጣጠሚያ መስመሮች ይደርሳሉ። የዑደት ጊዜ እና የለውጥ ፍጥነት እዚህ የግዢ ውሳኔዎችን ይቆጣጠራሉ።
• የግብርና እና የግንባታ አቅርቦት - የጋላቫኒዝድ አጥር ሽቦ፣ የታሸገ ሽቦ እና ባሊንግ ሽቦ ወደ ቋሚ ክብደቶች (በተለይ 5 ኪ.ግ ፣ 10 ኪ.ግ ፣ 25 ኪ.ግ በጥቅል)። በክብደት ላይ የተመሰረቱ የመለኪያ ስርዓቶች በዚህ ክፍል ውስጥ መደበኛ ናቸው.
• የኤክስቴንሽን ገመድ እና የኃይል መገልገያ መለዋወጫዎች አምራቾች - የተጠናቀቀ ባለብዙ ኮንዳክተር ገመድ በተቀረጹ መሰኪያዎች መጠምጠም ፣ ይህም በመጠምዘዣው መንገድ ውስጥ የሚያልፉ ማገናኛዎችን የሚያስተናግዱ ማሽኖችን ይፈልጋል።
• የፀደይ እና ማያያዣ ፋብሪካዎች — ከተዘጋጁት የስፕሪንግ መጠምጠሚያ ማሽኖች በተጨማሪ፣ እነዚህ ፋሲሊቲዎች ብዙውን ጊዜ ለየት ያሉ አውቶማቲክ የሽቦ መጠምጠሚያ ማሽኖችን በጅምላ ለታችኛው ተፋሰስ ሂደት የተገዛውን የፀደይ ሽቦ ለማሸግ ያካሂዳሉ።

ለምርት መስመርዎ ትክክለኛውን አውቶማቲክ የሽቦ ማቀፊያ ማሽን እንዴት እንደሚመረጥ

ከተጫኑ በኋላ እውነተኛ ችግሮችን የሚፈጥሩ የተኳሃኝነት ጉዳዮችን ችላ እያሉ ገዢዎች በአንድ ግቤት ላይ በማተኮር ማሽኖችን ከመጠን በላይ ይገልጻሉ ወይም ይግለጹ። የሚከተሉትን መመዘኛዎች በመጠቀም የተዋቀረ ግምገማ በጣም የተለመዱ የግዥ ስህተቶችን ያስወግዳል።

የሽቦ ዓይነት እና ዲያሜትር ክልል

ማሽኑ የሚይዘውን ሙሉ የሽቦ ዲያሜትሮች እና ቁሶች ይግለጹ - የአሁኑን ዋና ምርትዎን ብቻ ሳይሆን። ለ1.5-6 ሚሜ² የመዳብ መሪ የሚሆን ማሽን ዛሬ ስራውን ይቋቋማል፣ ነገር ግን የምርት ውህዱ ወደ 10 ሚሜ² ወይም 16 ሚሜ² ከሰፋ፣ ነባሩ ማሽን የሚፈለገው የማሽከርከር ወይም የማንዴላ ክሊራንስ ሊጎድለው ይችላል። የማሽኑ የውጥረት ስርዓት እንደገና ሳይዋቀር በታቀደው ክልል ውስጥ ሁለቱንም በጣም ጠንካራ እና በጣም ተጣጣፊ ሽቦ ማስተናገድ እንደሚችል ያረጋግጡ።

የጥቅል መጠን እና የክብደት ክልል

የውስጥ ዲያሜትር፣ የውጪው ዲያሜትር እና የመጠምጠዣ ስፋት ሁሉም በማሽኑ ሜካኒካል ኤንቨሎፕ ውስጥ መውደቅ አለባቸው። ለከባድ ጥቅልሎች - ከ 8 ኪ.ግ በላይ - የማሽኑን የማስወጣት ስርዓት ያረጋግጡ እና ማጓጓዣው (ከተካተተ) ለዚያ ጭነት ደረጃ የተሰጠው ነው. ዝቅተኛ ደረጃ ከተሰጣቸው ማስወጫ ውስጥ የሚወድቁ ጥቅልሎች በተፅዕኖ ላይ ልቅ መጠቅለያዎችን ያዘጋጃሉ፣ ይህ የተለመደ የጥራት ቅሬታ ወደ ሜካኒካል ዝርዝር መግለጫ እንጂ ከዋኝ ስህተት አይደለም።

የመለኪያ ዘዴ

ደንበኞችዎ ምርትን በሚገልጹበት መንገድ በረዥም-ተኮር (ኢንኮደር) እና በክብደት ላይ የተመሰረተ (ሎድ ሴል) መለኪያ መካከል ይምረጡ። በሜትር መሸጥ፡ ኢንኮደር ተጠቀም። በኪሎግራም ወይም ፓውንድ መሸጥ፡ ሎድ ሴል ተጠቀም። አንዳንድ ማሽኖች ሁለቱንም በድብልቅ ውቅር ያቀርባሉ - ችርቻሮ (ክብደት) እና የንግድ (ርዝመት) ደንበኞችን ከተመሳሳይ መስመር ለሚያገለግሉ መገልገያዎች ጠቃሚ ነው።

አስገዳጅ ስርዓት ተኳሃኝነት

የማስያዣ ስርዓቱን ከማሸጊያ ደረጃዎ እና ከፍጆታ አቅርቦት ሰንሰለት ጋር ያዛምዱ። የሙቀት-ማኅተም ቴፕ ክፍሎች የባለቤትነት ቴፕ ጥቅልሎችን ይጠቀማሉ - ማሽኑ መደበኛ ለንግድ የሚገኝ የቴፕ ስፋቶችን (በተለይ 12 ሚሜ ወይም 19 ሚሜ) መቀበሉን ወይም አቅራቢዎ የባለቤትነት መጠኑን በተወዳዳሪ ዋጋ መያዙን ያረጋግጡ። ከቴፕ ማሰሪያ ጋር ሲወዳደር 1-3 ሰከንድ በዑደት ላይ የሚጣመሙ ክፍሎች ምንም ልዩ ፍጆታ አያስፈልጋቸውም።

የቁጥጥር ስርዓት እና ውህደት

ዘመናዊ አውቶማቲክ ሽቦ መጠምጠሚያ ማሽኖች በ PLC ላይ የተመሰረቱ መቆጣጠሪያዎችን ይጠቀማሉ (Siemens S7 እና Mitsubishi FX ተከታታይ በቻይና በተመረቱ መሳሪያዎች ውስጥ በጣም የተለመዱ ናቸው, በሰሜን አሜሪካ የተገጣጠሙ ማሽኖች ውስጥ አለን-ብራድሌይ). የኤችኤምአይ ቋንቋ ከኦፕሬተሮችዎ ቋንቋ ጋር እንደሚዛመድ ያረጋግጡ - በጣም የሚገርም ቁጥር ያላቸው ማሽኖች ከቻይንኛ-ብቻ በይነገጾች ጋር ​​ይመጣሉ ውድ ድጋሚ ፕሮግራም። ለኢንዱስትሪ 4.0 ውህደት ማሽኑ OPC-UA ወይም Modbus TCPን የሚደግፍ መሆኑን ያረጋግጡ የምርት መረጃ ወደ MES ስርዓቶች ይላካል።

ከሽያጭ በኋላ አቅራቢ ድጋፍ

ሁለት ፈረቃዎችን የሚያንቀሳቅስ የሽቦ መጠምጠሚያ ማሽን ያመርታል። በዓመት 300,000 ጥቅልሎች . አስገዳጅ የጭንቅላት ልብስ፣ የመቀየሪያ መለኪያ እና የድራይቭ ቀበቶ መተካት መደበኛ ናቸው - ልዩ አይደሉም - የጥገና ዝግጅቶች። ከመግዛትዎ በፊት ክፍሎች የሚገኙበትን ጊዜ፣ የአቅራቢውን የርቀት የመመርመር ችሎታ፣ እና የአካባቢ አገልግሎት ቴክኒሻኖች በክልልዎ ውስጥ መኖራቸውን ያረጋግጡ። የክልላዊ ድጋፍ ከሌላቸው አቅራቢዎች የሚመጡ ማሽኖች ከ2-6 ሳምንታት ያለ ስራ ተቀምጠው ክፍሎችን በመጠባበቅ ላይ ይገኛሉ, ይህም የወራትን የጉልበት ቁጠባ ይሰርዛል.

የተለመዱ የጥራት ችግሮች እና ዋና መንስኤዎቻቸው

አውቶማቲክ ሽቦ መጠምጠሚያ ማሽኖችን አለመሳካት ሁነታዎች መረዳቱ ሁለቱም ገዢዎች መሳሪያዎችን እና የምርት አስተዳዳሪዎችን ያለምንም አላስፈላጊ ጊዜ ችግሮችን እንዲመረምሩ ይረዳል.

• በመጠምዘዣዎች መካከል ያለው የሽብል ዲያሜትር ልዩነት - ሁልጊዜ ማለት ይቻላል ወደ ወጥነት የለሽ የጭንቀት ቁጥጥር። የዳንሰኛ ክንድ የጉዞ ገደቦችን፣ የሳንባ ምች ግፊት ወደ ውጥረት ሲሊንደር እና ቀጥ ያለ ሮለር መልበስን ያረጋግጡ።
• ርዝመት በምርት ሂደት ላይ ተንሸራታች - በአሽከርካሪው ሮለር ላይ ኢንኮደር ይንሸራተቱ፣ አብዛኛው ጊዜ በሮለር ወለል ማልበስ ወይም በቆሻሻ ክምችት ነው። ሮለርን ማጽዳት እና የመቀየሪያ ቅንጅቶችን ማረጋገጥ 80% ጉዳዮችን ይፈታል።
• ለስላሳ ውጫዊ መጠቅለያዎች - በማሰር ጊዜ በቂ ያልሆነ የማቆሚያ ግፊት፣ ማሰሪያው ከመጠናቀቁ በፊት የማንንደሩ መሳብ በጣም ፈጥኗል፣ ወይም የጥቅል ማስወጣት ተጽዕኖ። አስገዳጅ የመቆያ ጊዜን እና የ mandrel retraction ፍጥነትን በቅደም ተከተል ያስተካክሉ።
• የቴፕ ማሰሪያ ውድቀቶች - የቴፕ ሮል እርጥበት መጋለጥ የማጣበቂያ ውድቀትን ያስከትላል; የሙቀት ማኅተም የሙቀት መንሸራተት አለመያያዝ ወይም ማቃጠል ያስከትላል። ቴፕ በአየር ንብረት ቁጥጥር ስር ባሉ ሁኔታዎች ውስጥ ያከማቹ እና የማሸጊያውን የሙቀት መጠን በየሩብ ዓመቱ ያስተካክሉ።
• በጥቅል መጀመሪያ ላይ የሽቦ መንቀጥቀጥ - ጠመዝማዛው ከመጀመሩ በፊት መሪው የሽቦ ጫፍ በማንደሩ መንጠቆ ወይም በመያዣው በትክክል አልተያዘም። ይህ የማዋቀር ጉዳይ በለውጥ ላይ እንጂ በማሽን ስህተት አይደለም - ኦፕሬተሮች በመጨመሪያው ቅደም ተከተል ላይ ስልጠና ያስፈልጋቸዋል።

የዋጋ አሰጣጥ አጠቃላይ እይታ፡ በተለያዩ የበጀት ደረጃዎች ምን እንደሚጠበቅ

አውቶማቲክ የሽቦ መጠምጠሚያ ማሽን ዋጋ በጣም ሰፊ ነው. የሚከተሉት ደረጃዎች መካከለኛ መጠን ባለው የኤሌክትሪክ ሽቦ ማሸጊያ ላይ ለታለሙ ማሽኖች ከ2024 ጀምሮ የገበያ ዋጋን ያንፀባርቃሉ።

በቻይና የተሰሩ ማሽኖች ከ8,000–35,000 ዶላር ያለውን ክፍል ይቆጣጠራሉ እና ተወዳዳሪ ዝርዝሮችን ይሰጣሉ። የአውሮፓ እና የጃፓን ማሽኖች - በተለይም በጀርመን ፣ ጣሊያን እና ጃፓን ካሉ አምራቾች - በ 40,000 ዶላር ደረጃ ላይ ያተኩራሉ እና በተለይም ጥብቅ መቻቻል ፣ የተሻሉ ሰነዶች እና ጠንካራ የክልል አገልግሎት አውታረ መረቦችን ይሰጣሉ ። በሰሜን አሜሪካ ወይም በአውሮፓ ላሉ ገዢዎች ከቻይና አቅራቢዎች የሚገዙ፣በጭነት ዕቃዎች ላይ የሚመረኮዙ፣የማስመጫ ቀረጥ (በአሁኑ ጊዜ) 7.5-25% እንደ HS ኮድ እና የንግድ ስምምነት ሁኔታ) እና የመጫኛ ወጪዎች ለትክክለኛ አጠቃላይ ወጪ ንፅፅር አስፈላጊ ናቸው።

የጸደይ መጠምጠሚያ ማሽኖች በዐውደ-ጽሑፍ፡ በምትኩ ትክክለኛ ሽቦ መፍጠር ሲፈልጉ

ማመልከቻዎ የኤሌክትሪክ ሽቦን ከማሸግ ይልቅ ምንጮችን - መጭመቂያ፣ ማራዘሚያ፣ ቶርሽን ወይም ጠፍጣፋ ማምረትን የሚያካትት ከሆነ የፀደይ መጠምጠሚያ ማሽን ትክክለኛው የመሳሪያ ምድብ ነው። የመምረጫ መመዘኛዎች እና የአፈፃፀም መለኪያዎች ለአውቶማቲክ ሽቦ ማቀፊያ ማሽን ሙሉ በሙሉ ይለያያሉ።

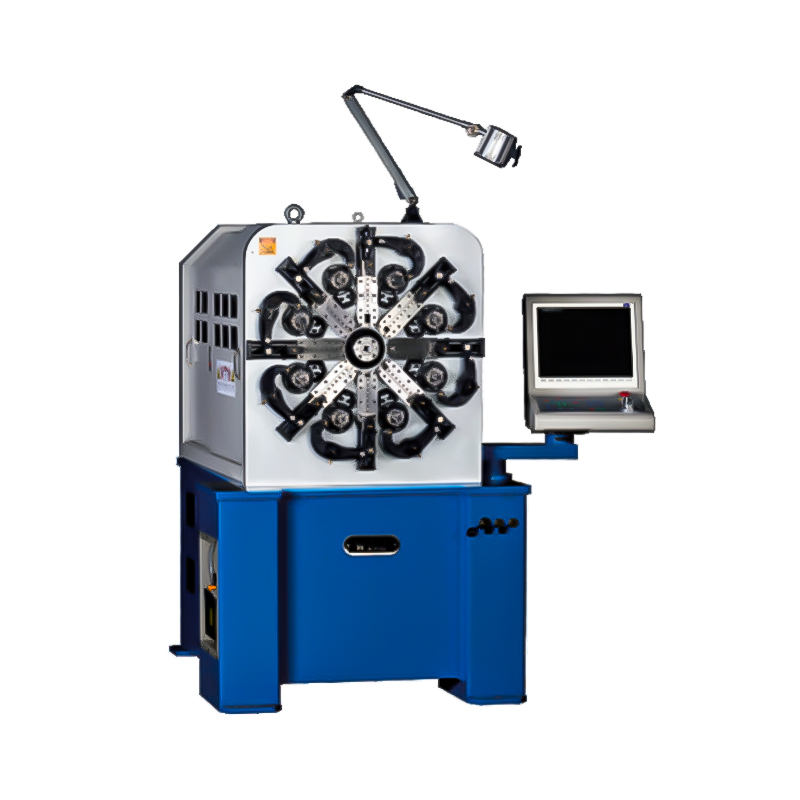

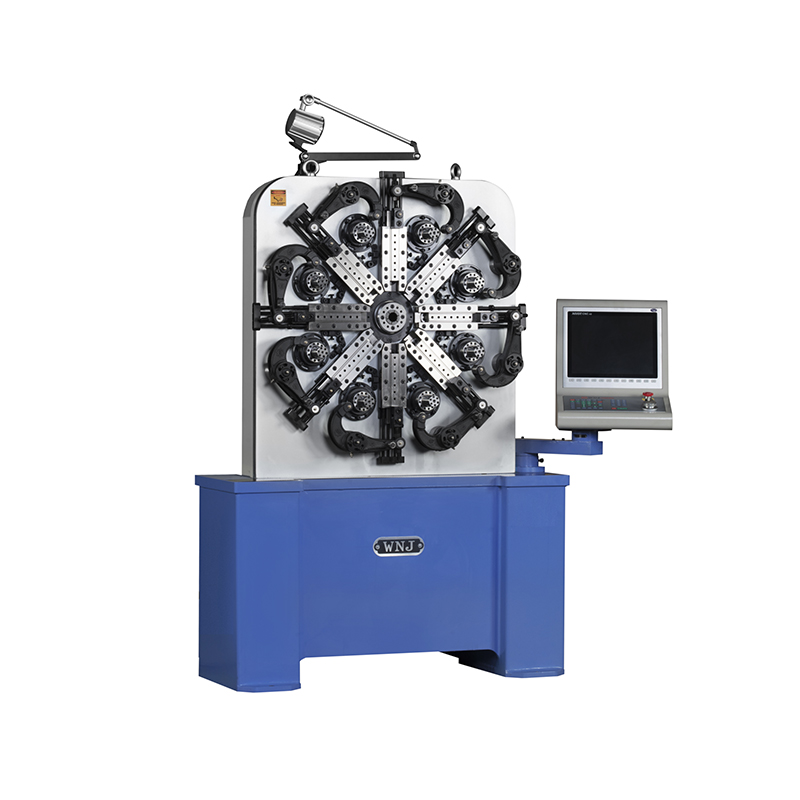

የሲኤንሲ ስፕሪንግ መጠምጠሚያ ማሽን በኮምፒዩተር ቁጥጥር ስር ባሉ የመፈጠሪያ መሳሪያዎች ስብስብ አማካኝነት በጠንካራ የተሳለ ወይም ቅድመ-ሙቀት ያለው ሽቦ በመመገብ ምንጮችን ያመርታል። ማሽኑ በክፍል ኘሮግራሙ ላይ በመመስረት የፒች ፣ የውጪውን ዲያሜትር እና የመጨረሻ ውቅርን በእውነተኛ ጊዜ ያስተካክላል። ከፍተኛ-ደረጃ የCNC ስፕሪንግ መጠምጠሚያ ማሽኖች - እንደ ዋፊኦስ (ጀርመን) ፣ ኢታያ (ጃፓን) ወይም ሲምኮ (ታይዋን) ያሉ - የመጠን መድገም ± 0.02 ሚሜ በውጫዊው ዲያሜትር እና ± 0.1 ሚሜ በነጻ ርዝመት, ለአውቶሞቲቭ ቫልቭ ምንጮች, ለህክምና መሳሪያዎች ክፍሎች እና ለኤሮስፔስ አንቀሳቃሽ ምንጮች ተስማሚ ናቸው.

ለሁለቱም አውቶማቲክ ሽቦ መጠምጠሚያ ማሽኖች እና የፀደይ መጠምጠሚያ ማሽኖች ቁልፍ የጋራ ፈተና የሽቦ ምግብ ወጥነት ነው። ሁለቱም ወጥ የሆነ ውፅዓት ለማምረት በትክክለኛ ሽቦ መመገብ ላይ ይመረኮዛሉ። በፀደይ መጠምጠሚያ ማሽን ውስጥ፣ የምግብ አለመመጣጠን የርዝመት ወይም የድምፅ ልዩነትን ይፈጥራል፣ ይህም የልኬት ፍተሻን ያልፋል። በሽቦ መጠምጠሚያ ማሽን ውስጥ የደንበኞችን ቅሬታ የሚፈጥር ከጥቅል ወደ ጥቅል ርዝመት ልዩነት ይፈጥራል። የምህንድስና መፍትሔው አንድ ነው - ዝግ-loop ሰርቮ-ቁጥጥር ያለው ምግብ ሮለር - በሁለቱ የማሽን ምድቦች መካከል የቴክኖሎጂ ሽግግር ባለፉት አስርት ዓመታት ውስጥ ለምን እንደተፋጠነ ያብራራል.

ሁለቱንም የምንጭ እና የተጠቀለለ የሽቦ ምርቶችን የሚያመርቱ ፋሲሊቲዎች (እንደ የኦሪጂናል ዕቃ አምራች አውቶሞቲቭ አካል አቅራቢዎች እንዲሁም የራሳቸውን የሽቦ ንዑስ ክፍል አቅርቦት የሚያስተዳድሩ) ለሁለት የተለያዩ የማሽን መስመሮች በጀት ማውጣት አለባቸው። ለስፕሪንግ ማምረቻ የሚሆን የስፕሪንግ መጠምጠሚያ ማሽን ለስላሳ ሽቦ ማሸጊያ ወይም አውቶማቲክ ሽቦ ማቀፊያ ማሽን ለመጠቀም መሞከር ጥራት የሌለው፣ ከመጠን ያለፈ የመሳሪያ ማልበስ እና የኦፕሬተር ብስጭት ያስከትላል።

የጥገና መርሃ ግብር እና የተለመዱ የፍጆታ ወጪዎች

በአውቶማቲክ ሽቦ ማቀፊያ ማሽን ላይ የታቀደ ጥገና ቀጥተኛ ነው. የሚከተለው የጊዜ ሰሌዳ የአምራች ምክሮችን እና ከፍተኛ የኤሌክትሪክ ሽቦ ፋብሪካዎችን የመስክ ልምድ ያንፀባርቃል።

• በየቀኑ፡ ንጹሕ የሽቦ ፍርስራሾች ቀጥ rollers እና ጠመዝማዛ ክንድ ምሰሶ; ለማጣበቂያ ግንባታ አስገዳጅ የቴፕ መንገድን መፈተሽ; የሳንባ ምች ግፊት ንባቦችን ይፈትሹ.
• ሳምንታዊ፡ ጠመዝማዛ ክንድ ተሸካሚዎች እና ድራይቭ ዘንግ እቀባለሁ; በ 5 የናሙና መጠምጠሚያዎች ላይ በሚለካው የመጠምጠዣ ርዝመት ላይ የኢንኮደር ንባብን ያረጋግጡ; ማኅተም እንዲለብሱ mandrel retraction ሲሊንደር ያረጋግጡ.
• ወርሃዊ፡ የመልበስ ጥልቀት ከ 0.3 ሚሊ ሜትር በላይ ከሆነ የአሽከርካሪው ሮለር ወለል ይተኩ; የካሊብሬድ ጭነት ሕዋስ (የክብደት መለኪያ ማሽኖች); ለተለበሱ መቁረጫዎች የተጠማዘዘ ማሰሪያ ወይም የቴፕ ጭንቅላትን ይመርምሩ።
• በዓመት፡- በጠመዝማዛ ክንድ ላይ ሙሉ ተሸካሚ መተካት; የ servo ሞተር ኢንኮደር መልሶ ማቋቋም; የ PLC ባትሪ መተካት; ሙሉ pneumatic የወረዳ ፍተሻ.

ሁለት ፈረቃ ለሚሠራ ማሽን አመታዊ የፍጆታ ወጪዎች በግምት ያካትታሉ $1,200–$2,500 በማሰሪያ ቴፕ (18 ሚሜ ቴፕ በ180,000–200,000 መጠምጠሚያዎች በዓመት)፣ $300–$600 በአሽከርካሪ ሮለር ምትክ፣ እና $150–$400 በአየር ግፊት ማኅተሞች እና መለዋወጫዎች። በዚህ የሥራ ማስኬጃ ፕሮፋይል ውስጥ በትክክል ለተያዘ ማሽን አጠቃላይ ዓመታዊ የጥገና ወጪ $2,000–$4,000 USD ወይም በዓመት ከዋናው የማሽን ግዢ ዋጋ ከ8-16 በመቶ የሚሆነው - ከተፈጠረው የሰው ኃይል ቁጠባ አንፃር የሚተዳደር ወጪ።

በተደጋጋሚ የሚጠየቁ ጥያቄዎች

አውቶማቲክ ሽቦ መጠምጠሚያ ማሽን የታጠቁ ወይም የተከለለ ገመድ ማስተናገድ ይችላል?

አዎ፣ የማሽኑ የውጥረት ስርዓት እና ምናሴ ለጠንካራው ገመድ መጠን ካላቸው። የታጠቀው ገመድ ከመደበኛው የኦርኬስትራ ሽቦ በጣም የላቀ ዝቅተኛ የመታጠፊያ ራዲየስ አለው - ሁልጊዜም ዲያሜትር ብቻ ሳይሆን ማሽኑ ከተገለጸው ዝቅተኛ የሽቦ ጥንካሬ አንፃር ያረጋግጡ። ለተለዋዋጭ ኬብል የተነደፉ አንዳንድ ማሽኖች ያለሞተር ሳይጫኑ የታጠቁ ገመድን ለመጠቅለል በቂ ጠመዝማዛ ማሽከርከር አይችሉም። በኬብሉ ከሚፈለገው ጠመዝማዛ ሃይል አንጻር የሞተር ሃይል ደረጃዎችን ያረጋግጡ (በተለምዶ 2.2-7.5 ኪ.ወ. ለአማካይ ክልል ማሽኖች)።

በመጠምጠሚያ ማሽን እና በማጠፊያ ማሽን መካከል ያለው ልዩነት ምንድን ነው?

ጠመዝማዛ ማሽን ያለቀለት የችርቻሮ ወይም የማከፋፈያ ጥቅል ከጅምላ አቅርቦት ያመርታል። ማጠፊያ ማሽን ሽቦውን ከአንድ ትልቅ ከበሮ ወይም ሪል ወደ ሌላ ያስተላልፋል፣ ብዙውን ጊዜ የስፑል ፎርማትን ለመለወጥ ወይም የቡድን መጠኖችን ለማጣመር ወይም ለመከፋፈል። አንዳንድ ማሽኖች በ PLC ቅንጅቶች ውስጥ ካለው የሞድ ለውጥ ጋር ሁለቱንም ተግባራት ያከናውናሉ። ለአብዛኛዎቹ የማሸጊያ አፕሊኬሽኖች፣ ራሱን የቻለ አውቶማቲክ ሽቦ መጠምጠሚያ ማሽን ይበልጥ ተገቢ ነው ምክንያቱም የማሰር እና የማስወጣት ስርዓቶቹ ለተጠናቀቀው ጥቅልል ​​ውፅዓት የተመቻቹ ናቸው።

በአንድ ፈረቃ ላይ ብዙ ጥቅልል ​​መጠኖችን በአንድ ማሽን ላይ ማስኬድ ይቻላል?

በ PLC ውስጥ የምግብ አዘገጃጀት ማከማቻ ባለባቸው ማሽኖች ላይ በኪይል መጠኖች መካከል መቀያየር ትክክለኛውን የምግብ አሰራር መምረጥ እና አስፈላጊ ከሆነም የማንንደሩን ዲያሜትር ማስተካከል ነው። የምግብ አዘገጃጀት ማስታወሻ ከ 60 ሰከንድ በታች ይወስዳል; በሳንባ ምች ስርዓቶች ላይ የማንንደሩ ማስተካከያ ከ2-5 ደቂቃዎች ይወስዳል. የምግብ አዘገጃጀት ማከማቻ የሌላቸው ማሽኖች የሁሉንም መመዘኛዎች በእጅ እንደገና ማስገባት ያስፈልጋቸዋል, ይህም ከ10-20 ደቂቃዎች የሚወስድ እና የኦፕሬተር የመግባት ስህተት አደጋን ያስተዋውቃል. በአንድ ፈረቃ ከሁለት ወይም ከሶስት በላይ የመጠምዘዣ መጠምዘዣዎችን ለሚያስኬዱ መገልገያዎች፣ የምግብ አዘገጃጀት ማከማቻ ለድርድር የማይቀርብ ባህሪ ነው።

ሲገዙ ምን የምስክር ወረቀቶችን መፈለግ አለብኝ?

በአውሮፓ ኢኮኖሚ አካባቢ ለሚሸጡ ማሽኖች የ CE ምልክት ማድረግ ያስፈልጋል እና የማሽነሪ መመሪያን (2006/42/EC) መከበራቸውን ያረጋግጣል። ለሰሜን አሜሪካ ገዢዎች በኤሌክትሪኩ ፓኔል ላይ የUL ወይም CSA ማረጋገጫን ይፈልጉ። የቻይና አምራቾች በሲኢ ምልክት የተደረገባቸውን ማሽኖች ወደ ውጭ ለመላክ እየጨመሩ ይሄዳሉ - የእውቅና ማረጋገጫው የተሰጠ እውቅና ባለው አካል እንጂ በራሱ ባልታወቀ አካል መሆኑን ያረጋግጡ። የግዢ ውል አካል ሆኖ የተስማሚነት መግለጫ እና የቴክኒክ የግንባታ ፋይል ይጠይቁ። ለኢንዱስትሪዎች ልዩ የደህንነት መስፈርቶች (ከምግብ ጋር የተያያዘ ሽቦ፣ የህክምና መሳሪያ መሰብሰቢያ ሽቦ) ተጨማሪ የምስክር ወረቀቶች ሊኖሩ ይችላሉ።

የፀደይ ማቀፊያ ማሽን በማምረቻ ፋብሪካ ውስጥ ከሽቦ ማቀፊያ መሳሪያዎች ጋር እንዴት ይዛመዳል?

ሁለቱንም ምንጮች እና የታሸጉ የሽቦ ምርቶችን በሚያመርቱ ተክሎች ውስጥ፣ የፀደይ መጠምጠሚያ ማሽን እና አውቶማቲክ ሽቦ መጠምጠሚያ ማሽን ሙሉ ለሙሉ የተለያዩ መስመሮች ሆነው አብረው ይኖራሉ። እነሱ የጋራ የግቤት ማቴሪያሉን ያካፍላሉ - ሽቦ - ግን ሙሉ ለሙሉ የተለየ የታችኛው ተፋሰስ ሂደቶችን ያገለግላሉ። የፀደይ መጠቅለያ ማሽን የፀደይ ስብሰባ ወይም የሙቀት ሕክምና መስመርን ይመገባል; አውቶማቲክ ሽቦ ማቀፊያ ማሽን የተጠናቀቁትን እቃዎች መጋዘን ወይም የመላኪያ ቦታን ይመገባል. የማስተካከያ አመክንዮ፣ የጥራት ፍተሻ ነጥቦች እና የጥገና ቅድሚያ የሚሰጣቸው ጉዳዮች በሁለቱ መካከል በእጅጉ ስለሚለያዩ በሁለቱም የማሽን ዓይነቶች ላይ የማሰልጠን ኦፕሬተሮች ሊኖሩ ይችላሉ ነገር ግን የተወሰነ የሥልጠና ጊዜ ይፈልጋል።
