Torsion Spring ንድፍ: እኩልታዎች, ቁሳቁሶች እና ማሽን መመሪያ

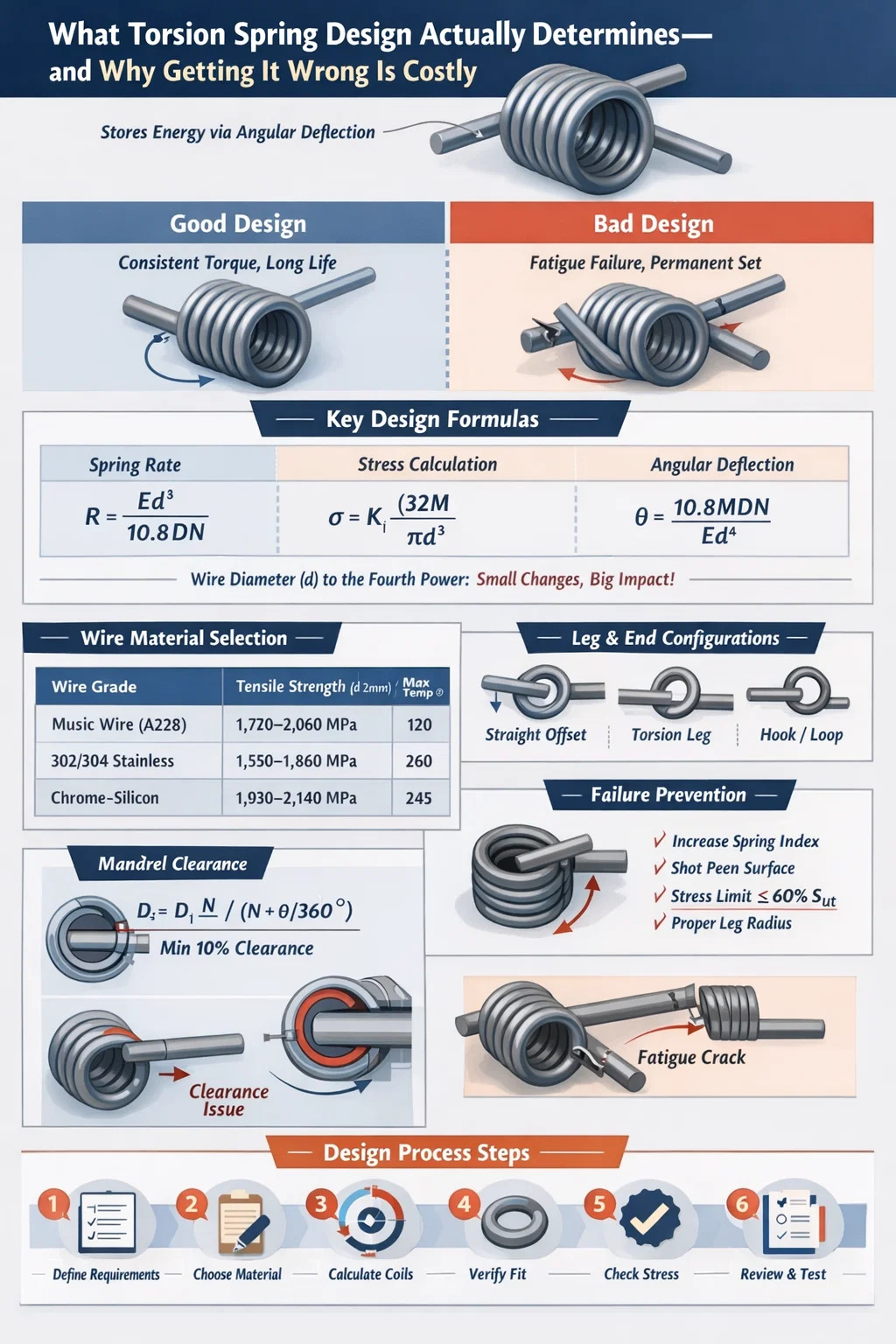

የቶርሽን ስፕሪንግ ዲዛይን በትክክል የሚወስነው - እና ለምን ስህተት መሥራቱ ውድ ነው።

የቶርሽን ስፕሪንግ ዲዛይን ከመስመር መጭመቂያ ወይም ማራዘሚያ ይልቅ ኃይልን በማዕዘን አቅጣጫ የሚያከማች የፀደይ ጂኦሜትሪ፣ ቁሳቁስ፣ የመጫኛ ባህሪያት እና የማምረት መቻቻልን የመለየት ሂደት ነው። ንድፉን በትክክል ያግኙ፣ እና ፀደይ በሺዎች - ወይም በሚሊዮኖች - በሚቆጠሩ ዑደቶች ላይ ወጥነት ያለው ጥንካሬን ይሰጣል። ተሳስቱ፣ እና ያለጊዜው የድካም ውድቀት፣ ቋሚ ስብስብ ወይም ያልተጠበቁ የማሽከርከር ኩርባዎች የታችኛውን ተፋሰስ ዘዴን ያበላሹታል።

በጣም ወሳኝ የንድፍ ውፅዓት ነው የፀደይ ፍጥነት (የማሽከርከር መጠን በዲግሪ) በተለምዶ N·mm/° ወይም lb·in/° ውስጥ ይገለጻል። እያንዳንዱ ሌላ መመዘኛ-የሽቦ ዲያሜትር ፣የሽምብል ዲያሜትር ፣የአክቲቭ ጥቅልሎች ብዛት ፣የእግር ጂኦሜትሪ ፣የመጨረሻ ውቅር - ወደዚያ ቁጥር ይመገባል። የቶርሽን ስፕሪንግ ማሽን ዲዛይኑ የሚገልጸውን ብቻ ነው የሚያመርተው ስለዚህ በንድፍ ደረጃ ላይ ያለው ትክክለኛነት በምርት ወለል ላይ ውድ የሆነ ዳግም ስራን ያስወግዳል።

ይህ ጽሑፍ ሙሉውን የንድፍ ሂደት ውስጥ ያልፋል፡- ከመሠረታዊ እኩልታዎች እና የቁሳቁስ ምርጫ እስከ ቶርሽን ስፕሪንግ ማሽኖች የሚጣሉ የማምረቻ ገደቦች፣ የጋራ ውድቀቶች ሁነታዎች እና ከፍተኛ መጠን ባለው ምርት ውስጥ ጥቅም ላይ የሚውሉ ተግባራዊ የመቻቻል ስልቶች።

የኮር ዲዛይን እኩልታዎች እያንዳንዱ መሐንዲስ ማወቅ አለበት።

የቶርሽን ስፕሪንግ ዲዛይን በጥሩ ሁኔታ በተመሰረቱ የሜካኒካል እኩልታዎች ስብስብ ላይ የተመሠረተ ነው። እነሱን መረዳቱ አማራጭ አይደለም - የእርስዎ ጸደይ በሥራ ህይወቱ መቆየቱን ወይም በመጀመሪያዎቹ ጥቂት ሺህ ዑደቶች ውስጥ አለመሳካቱን ይወስናሉ።

የፀደይ ተመን ቀመር

የማዕዘን ስፕሪንግ ተመን R እንደሚከተለው ይሰላል፡-

አር = ኤድ⁴ / (10.8 ዲ N)

E የመለጠጥ ሞጁል (MPa) ሲሆን, d የሽቦው ዲያሜትር (ሚሜ) ነው, D አማካይ የመጠምዘዣ ዲያሜትር (ሚሜ) እና N የንቁ ጠመዝማዛዎች ቁጥር ነው. ለጠንካራ የካርቦን ብረት ሽቦ, E ≈ 196,500 MPa; ለ አይዝጌ ብረት 302/304, E ≈ 193,000 MPa; ለ chrome-silicon (SAE 9254), E ≈ 201,000 MPa.

የሽቦው ዲያሜትር ለአራተኛው ኃይል እንደሚታይ ልብ ይበሉ. መ በ10 በመቶ ብቻ መጨመር የፀደይ ምጣኔን በግምት 46 በመቶ ከፍ ያደርገዋል። በዚህ ምክንያት ነው የሽቦ ዲያሜትር በማንኛውም የቶርሽን ስፕሪንግ ዲዛይን ውስጥ በጣም ስሜታዊ ተለዋዋጭ የሆነው - ትንሽ የመቻቻል ልዩነት በመጨረሻው የፀደይ ፍጥነት ላይ ከመጠን በላይ ተጽዕኖ ያሳድራል።

የጭንቀት ስሌት እና የWahl ማስተካከያ ምክንያት

በተሰነጣጠለ የስፕሪንግ ሽቦ ውስጥ ያለው የመታጠፍ ጭንቀት፡-

σ = K_i × (32ሜ) / (πd³)

M የተተገበረው ቅጽበት (N·mm) ሲሆን d የሽቦ ዲያሜትር ነው እና K_i የውስጥ ፋይበር ጭንቀት ማስተካከያ ምክንያት (በተጨማሪም Wahl factor for torsion springs ተብሎም ይጠራል)። K_i ከርቭቸር ተጽእኖዎችን ይይዛል እና እንደሚከተለው ይገለጻል፡

K_i = (4C² - C - 1) / (4ሲ(ሲ - 1))

C የፀደይ መረጃ ጠቋሚ = D/d የት ነው. ለፀደይ መረጃ ጠቋሚ 6 (የጋራ እሴት) ፣ K_i ≈ 1.24። ለጠባብ ጠመዝማዛ ከ C = 4, K_i ወደ 1.40 ገደማ ይደርሳል. ይህ ማለት በጠባብ የተጠመጠመ ምንጭ በውስጣዊው ፋይበር ውስጥ ለተመሳሳይ ጊዜ 13% ከፍተኛ ጭንቀትን ይመለከታል - የድካም ህይወት የንድፍ ውስንነት በሚሆንበት ጊዜ ትርጉም ያለው ልዩነት።

በመጫን ላይ የማዕዘን ማፈንገጥ

አጠቃላይ የማዕዘን መዛባት θ (በዲግሪዎች) ይህ ነው፡-

θ = 10.8 ሜ ዲ N / (ኢ d⁴)

ይህ እኩልታ የፀደይ ተመን ቀመር ተገላቢጦሽ ነው። ፀደይ ለተተገበረው ጉልበት ምን ያህል እንደሚሽከረከር ይነግርዎታል። እንደ አውቶሞቲቭ በር ማንጠልጠያ ወይም የመስኮት ተቆጣጣሪዎች ባሉ አፕሊኬሽኖች ውስጥ በእያንዳንዱ የማሽከርከር ደረጃ ትክክለኛውን የመቀየሪያ አንግል ማወቅ ለሜካኒካል ማሸግ አስፈላጊ ነው።

በመጠምዘዝ ስር ባለው የኮይል ዲያሜትር ለውጥ

ለ torsion springs ልዩ የሆነ ባህሪ፡ የጸደይ ንፋስ ሲነፍስ ወይም ሲፈታ የሽብል ዲያሜትሩ ይቀየራል። በመዝጊያው አቅጣጫ ላይ ቁስለኛ በሚሆንበት ጊዜ (መጠምዘዣዎች ይጣበቃሉ), አማካይ ዲያሜትር ይቀንሳል. አዲሱ አማካይ ዲያሜትር D₂ ነው፡-

D₂ = D₁ N / (N θ/360°)

ለፀደይ 8 ንቁ ጥቅልሎች 90 ° ፣ D₂ = D₁ × 8 / 8.25 = 0.970 × D₁ - 3% ቅናሽ። ፀደይ በማንደሩ ላይ የሚሠራ ከሆነ ዲዛይነር ዲ₂ አሁንም በቂ ክሊራንስ እንደሚሰጥ ማረጋገጥ አለበት። በከፍተኛ ማፈንገጥ ላይ የሚደረግ ጣልቃገብነት አስከፊ የሆነ የማሽከርከር ሹል እና ያለጊዜው ውድቀትን ያስከትላል። መደበኛ የንድፍ አሠራር ቢያንስ መጠበቅ ነው በተገለበጠው የውስጥ ጥቅል ዲያሜትር እና በማንደሩ ውጫዊ ዲያሜትር መካከል 10% ክፍተት .

የቁሳቁስ ምርጫ፡ የሽቦ ደረጃን ከመተግበሪያ ፍላጎቶች ጋር ማዛመድ

የቁሳቁስ ምርጫ ከቶርሽን ስፕሪንግ ዲዛይን የማይነጣጠል ነው. ሽቦው ከቶርሽን ስፕሪንግ ማሽን የመፍጠር አቅሞች ጋር ተኳሃኝ ሆኖ በሚቆይበት ጊዜ ሽቦው የሚፈለገውን የመሸከም አቅም፣ የጽናት ገደብ እና የዝገት መቋቋም በሚሰራው የሙቀት ክልል ውስጥ ማድረስ አለበት።

ለአብዛኛዎቹ የኢንደስትሪ አፕሊኬሽኖች - የበር ማጠፊያዎች ፣ መቀርቀሪያዎች ፣ ሬትራክተሮች እና የኤሌክትሪክ ማያያዣዎች - የሙዚቃ ሽቦ (ASTM A228) ነባሪ ምርጫ ነው። . ከፍተኛ የመለጠጥ ጥንካሬው እና ወጥነት ያለው የገጽታ ጥራት ድጋፍ ድካም ከ 500,000 ዑደቶች በላይ በጭንቀት ደረጃ እስከ 70% የመጨረሻው የመሸከም ጥንካሬ ይኖራል። በጠንካራ የተሳለ ሽቦ ከ10-15% ያነሰ ዋጋ አለው ነገር ግን ሸካራማ የሆነ የገጽታ አጨራረስ እና የበለጠ የመለጠጥ ጥንካሬ ተለዋዋጭነት አለው፣ ይህም ለስታቲክ ወይም ለዝቅተኛ ዑደት አፕሊኬሽኖች ተስማሚ ያደርገዋል።

የChrome-ሲሊከን ሽቦ፣ በጣም ውድ ቢሆንም፣ የሥራው ሙቀት 200-240°C የሚደርስበት እና የጭንቀት መዝናናት የሚቀንስባቸው የአውቶሞቲቭ ቫልቭ ምንጮች እና የብሬክ መመለሻ ምንጮች መደበኛ ምርጫ ነው። በተጨማሪም የቶርሽን ስፕሪንግ ማሽኑን የበለጠ የሚፈልገው ነው ምክንያቱም ከፍተኛ ጥንካሬው የመሳሪያ ስራን ያፋጥናል - ይህ በንድፍ ግምገማ ወቅት ከአምራቹ ጋር ለመወያየት ነው.

ፎስፈረስ ነሐስ እና ቤሪሊየም መዳብ ከሜካኒካዊ አፈፃፀም ጋር ተያያዥነት ባላቸው የኤሌክትሪክ ማገናኛ ምንጮች ውስጥ ይታያሉ። በተለይም የቤሪሊየም መዳብ ውድ ቢሆንም ወደ 1,400 MPa የሚጠጉ የመሸከምያ ጥንካሬዎችን ያሳካል እና እጅግ በጣም ጥሩ የሆነ የመቋቋም አቅምን ይጠብቃል ፣ ይህም ከተራዘመ የአገልግሎት ዘመን በላይ ጥብቅ ጥንካሬ ላላቸው ትክክለኛ መሣሪያዎች ተስማሚ ያደርገዋል።

የእግር እና የመጨረሻ ውቅር፡ ብዙ ጊዜ የማይገመት፣ ሁልጊዜም ወሳኝ

የቶርሲንግ ስፕሪንግ የመጨረሻ ውቅር - እግሮቹ እንዴት እንደሚቀረጹ, ከተጣመሩ ክፍሎች ጋር የሚገናኙበት እና የትኛውን ጂኦሜትሪ ይከተላሉ - በቀጥታ በሦስት ነገሮች ላይ ተጽእኖ ያሳድራል: ውጤታማ የሆነ የንቁ መጠቅለያዎች ብዛት, በእግር-ሰውነት መጋጠሚያ ላይ ያለው የጭንቀት ትኩረት, እና የቶርሽን ስፕሪንግ ማሽን በተጨባጭ ሊፈጠር የሚችለው.

የተለመዱ የማጠናቀቂያ ዓይነቶች እና የእነሱ የንግድ ልውውጥ

• ቀጥ ያሉ የተስተካከሉ እግሮች - በጣም የተለመደው. እግሩ ከሰውነት ውስጥ በጥንካሬ ይዘልቃል. በ CNC torsion spring ማሽን ላይ ለመፈጠር ቀላል; የግማሹን እግር ርዝመት ለገቢር ጥቅልል ​​ቆጠራ ያበረክታል።
• ቀጥ ያሉ እግሮች (ራዲያል) - እግሩ ራዲያል ወደ ውስጥ ወይም ወደ ውጭ ይዘልቃል። በማሽኑ ላይ ለማዘጋጀት ቀላል ነው ነገር ግን በተጠማዘዘ የሽግግር ነጥብ ላይ የበለጠ የተወሳሰበ የጭንቀት ስርጭት ይፈጥራል.
• መንጠቆዎች እና ቀለበቶች - ፀደይ ያለ ሁለተኛ ማያያዣ በፒን ወይም ዘንግ ላይ ማያያዝ ሲኖርበት ጥቅም ላይ ይውላል። Hook ጂኦሜትሪ በትክክል በCNC ቶርሽን ስፕሪንግ ማሽን ሊፈጠር ይችላል ነገር ግን የመሳሪያ ለውጦችን ይፈልጋል እና እንደ ውስብስብነቱ በ 8-15% የዑደት ጊዜ ይጨምራል።
• አጭር እና ረጅም ታንጀንት እግሮች - የእግር ርዝማኔ ምን ያህል ጉልበት ወደ ጭነት ነጥብ እንደሚተላለፍ እና ፀደይ በስብሰባው ውስጥ እንዴት እንደሚስተካከል ይነካል. ረዣዥም እግሮች የመንጠፊያውን ክንድ ይጨምራሉ እና የተወሰነ ጥንካሬን ለማግኘት የሚፈለገውን ኃይል ይቀንሳሉ, ነገር ግን በእግር ሥር ላይ ያለውን የመታጠፍ ጭንቀት ይጨምራሉ.
• ተሻጋሪ-መሃል (ድርብ torsion) - በማዕከሉ ላይ የተገናኙ ሁለት የተበላሹ የፀደይ አካላት, በተቃራኒ አቅጣጫዎች ቆስለዋል. የማሽከርከር ጥንካሬው የተመጣጠነ መሆን ባለበት ጥቅም ላይ ይውላል እና የቦታ ገደቦች ሁለት የተለያዩ ምንጮችን ይከላከላል። በቶርሺን ስፕሪንግ ማሽን ላይ ለማዘጋጀት ውስብስብ; በተለምዶ ለከፍተኛ-ድምጽ አውቶሞቲቭ ወይም ለኢንዱስትሪ አፕሊኬሽኖች የተያዙት የመሳሪያ ኢንቬስትመንቱ ትክክለኛ ነው።

ከእግሮች የነቃ የሽብል መዋጮ

ውጤታማው የንቁ ጥቅልሎች N_a ከእግሮች ውስጥ መዋጮን ያካትታል። ለቀጥታ እግሮች፣ መደበኛው መጠጋጋት L/(3πD) ወደ የሰውነት ጥቅል ቆጠራ ይጨምራል፣ ኤል የሁለቱም እግሮች አጠቃላይ ርዝመት ነው። መካከለኛ የመጠምጠዣ ዲያሜትር 20 ሚሜ እና ሁለት 30 ሚሜ እግሮች ያለው ምንጭ ፣ ይህ በግምት 30/(3π×20) ≈ 0.16 ጥቅልሎች ይጨምራል - ትንሽ ነገር ግን ቀላል ያልሆነ እርማት ጥብቅ የፀደይ መጠን መቻቻል (± 5% ወይም ከዚያ በላይ) ያስፈልጋል።

ይህንን እርማት ችላ ማለት ወደ ስልታዊ የፀደይ ፍጥነት ስህተቶች ያመራል ፣ ይህም በመጀመሪያ አንቀፅ ፍተሻ ወቅት ፣ የኮይል ቆጠራ ማስተካከያዎችን እና ተጨማሪ የ CNC torsion spring machine ማዋቀር ጊዜን ይፈልጋል።

እንዴት Torsion ስፕሪንግ ማሽን የሚመረተውን ቅርጾች

የቶርሽን ስፕሪንግ ማሽን - በተለይም የ CNC መጠምጠሚያ ማሽን ከቶርሽን ስፕሪንግ አቅም ጋር - በአንድ ጊዜ እግሮቹን እና የመጨረሻውን ገፅታዎች በሚቀርጽበት ጊዜ ሽቦውን በመጠምዘዝ ማኑዋሉ ዙሪያ በማጠፍ ሽቦ ይፈጥራል። ማሽኑ ምን ማድረግ እንደሚችል እና ምን ማድረግ እንደማይችል መረዳቱ በንድፍ ደረጃው ላይ መሳሪያ ከመቁረጥ በፊት አስፈላጊ ነው.

የሽቦ ዲያሜትር ክልል እና የፀደይ ኢንዴክስ ገደቦች

መደበኛ የ CNC ቶርሽን ስፕሪንግ ማሽኖች እንደ ማሽኑ ክፍል ላይ በመመስረት በግምት ከ 0.10 ሚሜ እስከ 16 ሚሜ የሽቦ ዲያሜትሮችን ይይዛሉ። የመግቢያ ደረጃ የ CNC ማቀዝቀዣዎች 0.3-3.5 ሚሜ ይሸፍናሉ; ከባድ የኢንዱስትሪ ማሽኖች ከ3-16 ሚሜ ሽቦ ይይዛሉ. ስፕሪንግ ኢንዴክስ (ዲ/መ) በአብዛኛዎቹ የምርት ሂደቶች በ4 እና 16 መካከል የተገደበ ነው።

• C ከ4 በታች፡ ጠመዝማዛው በጣም ጥብቅ ነው; የቶርሽን ስፕሪንግ ማሽን ወጥ የሆነ ድምጽ ለማግኘት ይታገላል፣ እና ከፍተኛ ኩርባው የውስጥ-ፋይበር ጭንቀትን በእጅጉ ይጨምራል። ሲ <4 ያላቸው ምንጮች ሁልጊዜ ማለት ይቻላል ያለጊዜው ድካም በውስጠኛው ጠመዝማዛ ወለል ላይ ያሳያሉ።
• C ከ16 በላይ፡ ጠመዝማዛው የላላ ነው እና ሽቦው በሚፈጠርበት ጊዜ ወደ መጠቅለል ይሞክራል። የመጠን ተደጋጋሚነት ችግር ይገጥመዋል - የ ± 3-4% የሽብል ዲያሜትር ልዩነት ከ C = 16 በላይ ነው, ከ ± 1% በ C = 6-10 ጋር ሲነጻጸር.

የ torsion ስፕሪንግ ማሽን ምርት ጣፋጭ ቦታ ነው C = 6 እስከ C = 12 , የፍጥረት ኃይሎችን ማስተዳደር በሚቻልበት ጊዜ, የመሳሪያዎች ልብሶች ሊተነብዩ የሚችሉ ናቸው, እና የመጠን መቻቻል በከፍተኛ የምርት ፍጥነት ሊደረስበት ይችላል.

CNC Torsion ስፕሪንግ ማሽን ችሎታዎች: መጥረቢያ እና ትክክለኛነት

ዘመናዊ የ CNC ቶርሽን ስፕሪንግ ማሽኖች - እንደ Wafios ፣ Numalliance ወይም Simplex ያሉ - ከ 4 እስከ 8 ቁጥጥር ባለው መጥረቢያዎች ይሰራሉ። ቁልፍ ችሎታዎች የሚከተሉትን ያካትታሉ:

• በፕሮግራም ሊሰራ የሚችል የእግር አንግል በ0.1° ይጨምራል፣ ይህም በሁለቱ እግሮች መካከል ያለውን የመነሻ አንግል (የነጻውን አንግል) በትክክል ለመቆጣጠር ያስችላል።
• ለቀላል ጂኦሜትሪ በየደቂቃው ከ100-300 ምንጮችን የማምረት መጠንን በመተረጎም ለትናንሽ ዲያሜትር ሽቦ በከፍተኛ ፍጥነት በሚሽከረከሩ ማሽኖች እስከ 200 ሜ/ደቂቃ ያለው የሽቦ ምግብ ፍጥነት።
• አውቶማቲክ የፀደይ ማካካሻ፣ የማሽኑ መቆጣጠሪያ ሶፍትዌሩ ገመዱን ከታለመው አንግል በላይ በማጣመም የመለጠጥ መልሶ ማግኛን ለማግኘት - ± 2 ° ወይም የተሻለ የነጻ አንግል መቻቻልን ለማግኘት ወሳኝ ነው።
• በአንዳንድ የላቁ ስርዓቶች ላይ የመስመር ላይ የማሽከርከር መለካት፣ ፀደይ ከተፈጠረ በኋላ ወዲያውኑ የሚሞከር እና ከመቻቻል ውጭ ያሉ ክፍሎች ወዲያውኑ ውድቅ ይደረጋሉ።

ነፃው አንግል - በሁለቱ እግሮች መካከል ያለው አንግል ባልተጫነው ሁኔታ - ለመቆጣጠር በጣም ፈታኝ ከሆኑ መለኪያዎች ውስጥ አንዱ ነው። ከ ± 3 ° እስከ ± 5 ° ነፃ አንግል መቻቻል መደበኛ የማምረት ችሎታ ነው; ± 1 ° እስከ ± 2° በፕሪሚየም CNC ቶርሽን ስፕሪንግ ማሽኖች እና በሂደት ብቃቶች ሊደረስበት የሚችል ነው፣ ነገር ግን በአንድ ቁራጭ ከፍ ያለ ዋጋ። ንድፍ አውጪዎች የሚያስፈልጋቸውን በጣም ጥብቅ መቻቻል መግለጽ አለባቸው, በተቻለ መጠን በጣም ጥብቅ አይደለም - ከመጠን በላይ የነጻ አንግል መቻቻል የምርት ተግባርን ሳያሻሽል የክፍል ወጪውን በእጥፍ ወይም በሦስት እጥፍ ይጨምራል.

ከተፈጠረ በኋላ የሙቀት ሕክምና

ከተፈጠሩ በኋላ, ከቅድመ-ጠንካራ ሽቦ (የሙዚቃ ሽቦ, ጠንካራ-ተስቦ, አይዝጌ) የተሰሩ የቶርሽን ምንጮች ዝቅተኛ የሙቀት መጠን የጭንቀት እፎይታ መጋገሪያ ይጋገራሉ - በተለምዶ ከ175-230 ° ሴ ለ 20-30 ደቂቃዎች. ይህ በመጠምጠም ወቅት የሚፈጠሩ ጭንቀቶችን ይቀንሳል፣ ነፃውን አንግል ያረጋጋል እና በአገልግሎት ላይ የተቀመጠውን ይቀንሳል። የChrome-ሲሊኮን እና ክሮም-ቫናዲየም ምንጮች ከተጣራ ሽቦ ይፈጠራሉ ከዚያም በዘይት የሚሟጠጡ እና ከተጣመሩ በኋላ ወደ መጨረሻው ጥንካሬ ይቀየራሉ፣ ይህም በቁሳቁስ ባህሪያት ላይ የበለጠ ቁጥጥር ይሰጣል ነገር ግን በቶርሽን ስፕሪንግ ማሽን መስመር ላይ ተጨማሪ የሂደት እርምጃዎችን ይፈልጋል።

በጥይት መቧጠጥ፣ ከሙቀት ሕክምና በኋላ የሚተገበር፣ በሽቦው ወለል ላይ የሚጨቁኑ ቀሪ ጭንቀቶችን ያስከትላል፣ ይህም የድካም ጽናት ገደቡን ይጨምራል። 20-30% በተገላቢጦሽ መታጠፍ ለሚሰሩ ምንጮች. በከፍተኛ ሳይክል አፕሊኬሽኖች ውስጥ (ከ500,000 ዑደቶች በላይ) የቶንሲንግ ምንጮችን ለማግኘት ሁልጊዜ ማለት ይቻላል ሾት መጥራት ከ15-25% በከፊል ወጪ ቢጨመርም ይገለጻል ምክንያቱም አማራጭ - በሜዳ ላይ ድካም ማጣት - በጣም ውድ ነው.

ለቶርሽን ስፕሪንግስ የድካም ትንተና እና የህይወት ትንበያ

የድካም አለመሳካት በብስክሌት ጭነት ስር ያሉ የቶርሽን ምንጮች ዋነኛው ውድቀት ሁነታ ነው። የሚጀምረው በውስጠኛው የሽብል ገጽ ላይ ነው (በመጠምዘዝ ምክንያት የመታጠፍ ጭንቀት ከፍተኛ በሆነበት) ወይም በእግር-ሰውነት መጋጠሚያ (የጭንቀት ማጎሪያ ነጥብ)። የድካም ህይወትን መተንበይ ሁለቱንም የጭንቀት ስፋት እና መካከለኛ ጭንቀትን መረዳትን ይጠይቃል።

ለፀደይ ድካም የተሻሻለ ጉድማን መስፈርት

የተሻሻለው ጉድማን መስፈርት የሚፈቀደው የጭንቀት ስፋት σ_a ከውጥረት σ_m ጋር ይዛመዳል፡

σ_a / S_e σ_m / S_ut = 1

S_e የጽናት ገደብ ሲሆን S_ut የመጨረሻው የመሸከም አቅም ነው። ለሙዚቃ ሽቦ፣ S_e ≈ 0.45 × S_ut ለተጣራ ናሙናዎች። የወለል አጨራረስ ማስተካከያ ምክንያቶች ይህንን ወደ 0.35-0.38 × S_ut ለምርት ሽቦ ከመደበኛ የገጽታ ጥራት ጋር ይቀንሳሉ።

የገርበር ፓራቦላ አንዳንድ ጊዜ ከጉድማን መስመር እንደ አማራጭ ያገለግላል ምክንያቱም ከፍተኛ አማካይ የጭንቀት ደረጃ ላይ ያለውን ተጨባጭ የፀደይ ድካም መረጃን በቅርበት ስለሚያሟላ። ይሁን እንጂ ጉድማን የበለጠ ወግ አጥባቂ ሆኖ ይቀጥላል እና ለደህንነት ወሳኝ መተግበሪያዎች ይመረጣል።

ተግባራዊ የጭንቀት ምጥጥን ኢላማዎች

በተግባራዊ ቶርሽን ስፕሪንግ ዲዛይን ውስጥ የሚከተሉት የጭንቀት ሬሾ ኢላማዎች አስተማማኝ የድካም አፈጻጸም ይሰጣሉ።

• ላልተወሰነ ህይወት (> 10⁷ ዑደቶች)፡ ከፍተኛ የመታጠፍ ጭንቀት ≤ 55-60% የ S_ut
• ለ>1×10⁶ ዑደቶች፡ ከፍተኛ ጭንቀት ≤ 65–70% የS_ut
• ለስታቲክ አፕሊኬሽኖች ወይም <10,000 ዑደቶች፡ ከፍተኛ ጭንቀት ≤ 80% የS_ut
• ለተተኮሱ ምንጮች፡ የሚፈቀዱ የጭንቀት ደረጃዎች በሁሉም ምድቦች በ15-20% ይጨምራሉ

እነዚህ ኢላማዎች በጭንቀት የተስተካከለውን ቀመር ከWahl ፋክተር ጋር በመጠቀም ማስላት አለባቸው። ያለ ኩርባ እርማት የስም መታጠፊያ የጭንቀት እኩልታን መተግበር በፀደይ መረጃ ጠቋሚ ላይ በመመስረት ትክክለኛውን የሽቦ ውጥረት ከ15-35% ዝቅ ያደርገዋል - በከፍተኛ ዑደት ዲዛይን ላይ ከፍተኛ አደጋ ሊያስከትል የሚችል ስህተት።

የጭንቀት መዝናናት እና ቋሚ ስብስብ

ቀጣይነት ባለው ጭነት ስር ያሉ የቶርሽን ምንጮች ቋሚ ስብስብን ሊያሳዩ ይችላሉ - በሽቦ ቁስ ውስጥ ዘልቀው በመውጣታቸው በጊዜ ሂደት የቋሚ አንግል ለውጥ። ቋሚ ስብስብ በሙቀት ላይ የተመሰረተ እና ለካርቦን ብረት ሽቦ ከ 100 ° ሴ በላይ ጉልህ ይሆናል. በክፍል ሙቀት ከ2% በታች ከ1,000 ሰአታት በላይ የሚፈቀደው ከፍተኛ የሚፈቀደው ዘላቂ ጭንቀት የ S_ut ለሙዚቃ ሽቦ በግምት 65% እና ለchrome-silicon 70% ነው።

ፀደይ በተጨመቀ ቦታ ላይ (እንደ ብዙ አውቶሞቲቭ እና መገልገያ ዘዴዎች) ለሚያዙ አፕሊኬሽኖች ዲዛይነር በከፍተኛው መዘናጋት ላይ ያለው ዘላቂ ጭንቀት ከእነዚህ ገደቦች በላይ እንደማይበልጥ ማረጋገጥ አለበት። ይህን አለማድረግ በምርቱ የአገልግሎት ዘመን ላይ የቶርኪ መበስበስን ያስከትላል - ይህ የተለመደ የመስክ ቅሬታ በቀጥታ ከወደቃ የስፕሪንግ ዲዛይን ቁጥጥር በኋላ ነው።

የመቻቻል ስትራቴጂ፡ ምን መግለጽ እንዳለበት እና ከመጠን በላይ መግለጽ የሌለበት

በቶርሽን ስፕሪንግ ስዕል ላይ መቻቻልን መግለጽ የምህንድስና ፍርድ ከአምራች ዋጋ ጋር የሚገናኝበት ነው። ከመደበኛ የማምረት አቅም የበለጠ መቻቻል ተጨማሪ የሂደት ቁጥጥሮችን፣ የፍተሻ ድግግሞሽን መጨመር ወይም የቀዘቀዙ የፀደይ ማሽን ዑደት ጊዜዎችን ይፈልጋል - ይህ ሁሉ ወጪን ይጨምራል።

በምርት ውስጥ መደበኛ ሊደረስ የሚችል መቻቻል

በትክክል ለመጥቀስ በጣም አስፈላጊው መቻቻል በተገለጸው የፍተሻ ማዕዘን ላይ ያለው ጉልበት ነው, የፀደይ መጠን በተናጠል አይደለም. በአንድ የተወሰነ ማዕዘን ላይ ያለው የማሽከርከር መቻቻል ከምርት ተግባር ጋር በቀጥታ የተያያዘ ነው - ለጉባኤው አስፈላጊ የሆነውን የፀደይ ወቅት በጉዞው ላይ ምን መስጠት እንዳለበት በትክክል ለአምራቹ ይነግረዋል። የነጻው አንግል ቢለያይ የፀደይ መጠን ብቻውን ታሪኩን አይናገርም።

የተለመደው እና ውጤታማ አካሄድ የሚከተሉትን መግለጽ ነው፡ (1) በትንሹ የስራ አንግል ማሽከርከር፣ (2) ከፍተኛ የስራ አንግል ላይ ማሽከርከር እና (3) ሰፊ መቻቻል ያለው ነፃ አንግል። ይህ የተግባር መግለጫ የቶርሽን ስፕሪንግ ማሽን ኦፕሬተር ምስረታ ሂደቱን ለማመቻቸት ከፍተኛ ነፃነት ይሰጠዋል እንዲሁም ጸደይ በስብሰባው ውስጥ በትክክል መሥራቱን ያረጋግጣል።

የተሳሳተ ትርጓሜን የሚከለክሉ ማስታወሻዎችን መሳል

የ torsion spring ስዕል ሁል ጊዜ መግለጽ አለበት፡-

• የንፋስ አቅጣጫ (በስተቀኝ ወይም በግራ በኩል) - ለትራፊክ ስፕሪንግ ማሽን ማቀናበሪያ እና በስብሰባው ውስጥ ለሚፈጠር የኃይል ማመንጫ አቅጣጫ ወሳኝ ነው.
• torques እና ማዕዘኖች ቦታ ላይ አንድ mandrel ጋር ወይም ያለ ይለካሉ እንደሆነ
• የመጫኛ አቅጣጫ (የመዝጊያ ወይም የመክፈቻ አቅጣጫ ከቁስሉ አቅጣጫ አንጻር)
• የወለል አጨራረስ እና ሽፋን መስፈርቶች (ዚንክ ፕላቲንግ፣ ፎስፌት ፣ ማለፊያ)
• ቅድመ-ቅምጥ (ስብስብን ለመቀነስ ከመጠን በላይ ማጠፍ) ያስፈልጋል እና ወደ የትኛው አንግል

የንፋስ አቅጣጫን ከሥዕል ማስቀረት በቶርሽን ስፕሪንግ ግዥ ውስጥ በጣም ከተለመዱት እና ውድ ከሆኑ ስህተቶች አንዱ ነው። በመዝጊያው አቅጣጫ ላይ በቀኝ በኩል የሚሰነጠቅ የፀደይ ቁስል በሚዘጋበት ጊዜ እየጨመረ የሚሄድ ጉልበት ይፈጥራል - ስብሰባው ከግራ-እጅ ምንጭ የመዝጋት ኃይልን የሚፈልግ ከሆነ ስልቱ በተቃራኒው ይሠራል ወይም በጭራሽ አይሰራም።

የተለመዱ የብልሽት ሁነታዎች እና የቶርሽን ስፕሪንግ ዲዛይን እንዴት እንደሚከላከላቸው

የብልሽት ሁነታዎችን መረዳት የድህረ-ሟች ምህንድስና አይደለም - የንድፍ ግቤት ነው። እያንዳንዱ የብልሽት ሁነታ ሊከላከለው ወይም ሊቀንስ ለሚችሉ የተወሰኑ የንድፍ ውሳኔዎች ካርታ ይሰጣል።

በውስጠኛው ጥቅልል ወለል ላይ ድካም መሰንጠቅ

በቶርሲንግ ስፕሪንግ ውስጥ ያለው ከፍተኛው የመታጠፍ ጭንቀት በእያንዳንዱ ጠመዝማዛ ውስጣዊ ፋይበር ላይ ይከሰታል (በዋህል ፋክተር ተይዟል)። የድካም ስንጥቆች እዚህ ይጀመራሉ እና በሽቦው ዲያሜትር ላይ ተዘዋውረው ይሰራጫሉ ፣ ይህም ድንገተኛ ስብራት ያስከትላል። የመከላከያ ዘዴዎች፡-

• K_i ን ለመቀነስ የፀደይ መረጃን ይጨምሩ - ከ C = 4 ወደ C = 6 መንቀሳቀስ የውስጥ-ፋይበር ጭንቀትን በግምት 12% ይቀንሳል
• በመሬት ላይ የሚጨመቅ ቀሪ ጭንቀትን ለማስተዋወቅ የተኩስ ማጥራትን ይተግብሩ
• በትልቁ የሽቦ ዲያሜትር ወይም በተቀነሰ አማካይ የመጠምጠዣ ዲያሜትር አማካኝነት ከፍተኛ ጭንቀትን ይቀንሱ
• የሽቦው ወለል ከስፌት ፣ ከጭን እና ከጉድጓድ የጸዳ መሆኑን ያረጋግጡ - እነዚህ የድካም ሕይወትን በእጅጉ የሚቀንሱ የጭንቀት ማጎሪያ ነጥቦች ናቸው

በአገልግሎት ውስጥ ቋሚ ስብስብ

አዘጋጅ በጊዜ ሂደት የነጻ አንግል ቅነሳ ሆኖ ይገለጻል፣ ይህም በስራው አንግል ላይ የሚሰጠውን ጉልበት ይቀንሳል። ዋናው መንስኤ በስራው የሙቀት መጠን ከቁሳቁሱ የመለጠጥ ወሰን በላይ የሚቆይ ዘላቂ ጭንቀት ነው። መከላከል፡ ለካርቦን ስቲል ከ 65% S_ut በታች የሚቆይ ጭንቀትን ማቆየት፣ ቅድመ-ቅምጥ ምንጮችን ተጠቀም (በማምረቻው ወቅት ከከፍተኛው የስራ ማእዘን በላይ ቀድሞ የሚገለበጥ ጥሩ ቀሪ ውጥረቶችን ለማነሳሳት) ወይም የተሻለ ዘና ያለ የመቋቋም አቅም ያለው ከፍተኛ ቅይጥ ሽቦ ይጥቀሱ።

ከማንዴሬል ጋር የጠመጠመ ጣልቃ ገብነት

ፀደይ ወደ መዝጊያው አቅጣጫ ሲዘዋወር, የሽብል ውስጠኛው ዲያሜትር ይቀንሳል. ፀደይ በቂ ያልሆነ ክፍተት በሌለው ሜንጀር ላይ ከተሰቀለ, ጥምሮቹ ከማንደሩ ጋር ይገናኛሉ - ግጭትን, ሙቀትን እና ያልተጠበቁ የማሽከርከር እብጠቶችን ይፈጥራሉ. በከባድ ሁኔታዎች, ጸደይ ሙሉ በሙሉ በማንደሩ ላይ ይይዛል. ጥገናው በንድፍ ውስጥ ቀላል ነው፡ የዲያሜትር ለውጥ ፎርሙላውን በመጠቀም አነስተኛውን የመጠምዘዣ ውስጣዊ ዲያሜትር በከፍተኛው ማወዛወዝ ያሰሉ እና የ mandrel OD ቢያንስ 10% ያነሰ መሆኑን ያረጋግጡ። ነገር ግን, ይህ ንድፍ አውጪው በንድፍ ደረጃ ላይ ያለውን ከፍተኛውን የአሠራር አንግል እንዲያውቅ ይጠይቃል.

በእግር ሥር ላይ የጭንቀት ትኩረት

ከጥቅል አካል ወደ ቀጥታ እግር የሚደረግ ሽግግር የጭንቀት ትኩረትን የሚፈጥር የጂኦሜትሪክ መቋረጥ ነው. መጠኑ በመጠምዘዝ ሹልነት ላይ የተመሰረተ ነው. በእግሮቹ ሥር ላይ ቢያንስ 1.5 ዲ መታጠፊያ ራዲየስ ጥሩ የንድፍ ልምምድ ነው። - ከዚህ ያነሰ ራዲየስ የጭንቀት ትኩረትን በከፍተኛ ሁኔታ ይጨምራል። የቶርሽን ስፕሪንግ ማሽን እግሩን ሲፈጥር ኦፕሬተሩ ይህንን አነስተኛ ራዲየስ ለመድረስ መሳሪያውን ያስተካክላል. ንድፍ አውጪው በእግሩ ሥር ላይ ሹል ጥግ ከሳለ ማሽኑ ሹል ጥግ ይሠራል እና የጭንቀት ትንተና በሚተነብይበት በጥቅል አካል ውስጥ ሳይሆን በዚያ ቦታ ላይ የድካም ውድቀት ይከሰታል።

ለአምራችነት ዲዛይን፡ ከቶርሽን ስፕሪንግ ማሽን አቅራቢዎ ጋር አብሮ መስራት

በጣም ቀልጣፋ የቶርሽን ስፕሪንግ ዲዛይኖች የሚዘጋጁት በመሐንዲሱ እና በጸደይ አምራች መካከል በትብብር ነው - በተለይም በንድፍ ሂደቱ መጀመሪያ ላይ የቶርሽን ስፕሪንግ ማሽንን የሚሠራውን ቡድን በማሳተፍ ስዕሉ ከመጠናቀቁ በፊት።

ከአምራቹ ጋር ለማንሳት ቁልፍ የ DFM ሀሳቦች፡-

• የሽቦ ዲያሜትር መኖር; ሁሉም የሽቦ ዲያሜትሮች በሁሉም ውህዶች ውስጥ አይቀመጡም. መደበኛ ያልሆነ የሽቦ ዲያሜትር (ለምሳሌ 1.65 ሚሜ 1.6 ሚሜ እና 1.8 ሚሜ መደበኛ ሲሆኑ) ዲዛይን ማድረግ ከ4-8 ሳምንታት የመሪ ጊዜ እና ከ15-30% የቁሳቁስ ዋጋ ፕሪሚየም ይጨምራል። ንድፉን ከማጠናቀቅዎ በፊት የአምራቹን መደበኛ ዲያሜትር ክምችት ይጠይቁ.
• ዝቅተኛ የትዕዛዝ መጠኖች፡- ብጁ እግሮች ጂኦሜትሪዎች እና ጥብቅ መቻቻል ብዙውን ጊዜ ልዩ መሣሪያ ያስፈልጋቸዋል። MOQs ለቀላል ንድፎች ከ500 ቁርጥራጭ እስከ 10,000 ቁርጥራጭ ለተወሳሰቡ ጂኦሜትሪዎች በልዩ መሣሪያ መዋዕለ ንዋይ ማፍሰስ ይችላል። ይህንን በንድፍ ደረጃ መረዳቱ ብጁ ወይም የተሻሻለ መደበኛ የስፕሪንግ ዲዛይን የበለጠ ኢኮኖሚያዊ ትርጉም ያለው መሆኑን ላይ ተጽዕኖ ያሳድራል።
• የመሳሪያ ህይወት እና የመሳሪያ ለውጥ ድግግሞሽ: ከፍተኛ ቅይጥ ሽቦዎች (chrome-silicon, Inconel) በቶርሲንግ ስፕሪንግ ማሽን ላይ የመሳሪያዎችን ማፋጠን. ይህ በአንድ ቁራጭ ወጪን ይነካል እና በጠቅላላ የባለቤትነት ትንተና ወጪ በተለይም ከፍተኛ መጠን ላላቸው መተግበሪያዎች መቆጠር አለበት።
• የመጀመርያው አንቀጽ ፍተሻ ፕሮቶኮል፡- ምን ዓይነት መለኪያዎች እንደሚወሰዱ እና በምን ቅደም ተከተል አስቀድመው ይስማሙ። የቶርክ መለኪያ በተወሰነ አንግል፣ ነፃ አንግል እና የመጠምዘዣ ዲያሜትር በጣም የተለመዱ ናቸው። አንዳንድ አምራቾች ለኤሮስፔስ እና ለህክምና አፕሊኬሽኖች ሙሉ የሲኤምኤም መረጃ ፓኬጆችን ያቀርባሉ - ይህ በግዢ ቅደም ተከተል ውስጥ መገለጽ አለበት, ከእውነታው በኋላ አልተገኘም.
• የፕሮቶታይፕ ድግግሞሽ የጊዜ መስመር፡ በደንብ የታጠቀ የቶርሽን ስፕሪንግ ማሽን አቅራቢ ሙሉ ስዕል ከተጠናቀቀ ከ1-3 ሳምንታት ውስጥ የፕሮቶታይፕ ናሙናዎችን ማምረት ይችላል። ቢያንስ ለሁለት የፕሮቶታይፕ ድግግሞሾች እቅድ ያውጡ - አንደኛው የንድፍ ጽንሰ-ሐሳብን ለማረጋገጥ እና አንድ በተለካው ውጤት ላይ በመመስረት መቻቻልን ለማጣራት - ወደ ምርት መሣሪያነት ከመተግበሩ በፊት።

የፀደይ አምራቹን እንደ ንፁህ የሸቀጣሸቀጥ አቅራቢ የሚይዘው መሐንዲስ - ምንም ውይይት ሳይደረግበት የተሟላ ስዕል ያቀርባል - በተከታታይ ዝቅተኛ ውጤቶችን ያገኛል። የቶርሽን ስፕሪንግ ማሽን ቡድንን በንድፍ ግምገማ ውስጥ የሚያሳትፈው መሐንዲስ ለመስራት ቀላል፣ የበለጠ ወጥነት ያለው እና በምርት መጠን ብዙም ውድ ያልሆኑ ምንጮችን ያገኛል።

የኢንዱስትሪ መተግበሪያዎች እና የእውነተኛ ዓለም ንድፍ ምሳሌዎች

የቶርሽን ስፕሪንግ ዲዛይን መርሆዎች በተለያዩ ኢንዱስትሪዎች ውስጥ ይጫወታሉ። የመተግበሪያ አውድ የንድፍ ውሳኔዎችን እንዴት እንደሚቀርጽ የሚያሳዩ ተጨባጭ ምሳሌዎች እዚህ አሉ።

አውቶሞቲቭ በር ማንጠልጠያ መመለሻ ምንጮች

የተለመደ መስፈርት፡ የማሽከርከር 8-12 N · ሜትር በ 75 ° ማጠፍ , 500,000 ዑደት ህይወት, የስራ ሙቀት -40 ° ሴ እስከ 80 ° ሴ. የሽቦው ዲያሜትር 4-6 ሚሜ, ክሮም-ሲሊኮን ቅይጥ, ሾት ፔይን, ዚንክ ፎስፌት የተሸፈነ. የቶርሽን ስፕሪንግ ማሽኑ ወጥነት ያለው የነጻ አንግል ወደ ± 3° ማመንጨት አለበት ምክንያቱም የበሩን ማቆያ ስሜት በመካከለኛው የፍተሻ ቦታ (በተለምዶ 30-45°) ላይ ለሚገኝ የጉልበት ልዩነት ተጋላጭ ነው። እነዚህ ምንጮች በከፍተኛ መጠን ይመረታሉ - በዓመት በመቶ ሺዎች የሚቆጠሩ - የወሰንን የቶርሽን ስፕሪንግ ማሽን መሣሪያን እና በሂደት ላይ ያለውን የማሽከርከር ሙከራን በ 100% ክፍሎች።

የኤሌክትሪክ አያያዥ የእውቂያ ምንጮች

የተለመደ መስፈርት፡ torque of 0.5–2 N·mm at 30° deflection, 50,000 cycle life, phosphor bronze or beryllium copper, gold flash plated. Wire diameter 0.15–0.5 mm. At this scale, the torsion spring machine must maintain wire feed precision to ±0.02 mm to achieve the ±5% torque tolerance required. Free angle tolerance of ±3° translates to a torque variation of ±10–15% at the working angle, which must be tight enough to ensure reliable electrical contact force without over-stressing the mating pin.

የሕክምና መሣሪያ Torsion ስፕሪንግስ

የቀዶ ጥገና መሳሪያዎች እና የተተከሉ መሳሪያዎች ዘዴዎች ከ 316 ኤል አይዝጌ ብረት ወይም MP35N ቅይጥ የተሰሩ የቶርሽን ምንጮችን ይጠቀማሉ. የ ± 3-5% የቶርኬ መቻቻል የተለመዱ ናቸው. እያንዳንዱ ጸደይ 100% ቁጥጥር ይደረግበታል. የመከታተያ መስፈርቶች ማለት እያንዳንዱ የምርት ቦታ ከተለየ የሽቦ ሙቀት ቁጥር እና የቶርሽን ስፕሪንግ ማሽን ባች መዝገብ ጋር የተገናኘ ነው። እነዚህ መስፈርቶች ወደ ወጪ የሚጨምሩት ነገር ግን ከተቆጣጣሪው አካባቢ አንጻር ለድርድር የማይቀርቡ ናቸው። በመተግበሪያው ላይ በመመስረት የሽቦ ዲያሜትሮች በተለምዶ ከ 0.25 ሚሜ እስከ 2.0 ሚሜ ይደርሳሉ.

ጋራዥ በር Torsion ስፕሪንግ ሲስተምስ

የመኖሪያ ጋራዥ በር የመቃጠያ ምንጮች ትልቅ ናቸው (የሽቦ ዲያሜትር 4-8 ሚሜ ፣ አማካኝ የመጠምጠዣ ዲያሜትር 50-75 ሚሜ) እና ለ ከ 10,000 እስከ 30,000 ዑደቶች የሕይወት. የበሩን ክብደት በማመጣጠን በማዕከላዊ ዘንግ ላይ በተቃራኒ ጥንዶች ቁስለኛ ናቸው. የፀደይ መጠን ከበሩ ክብደት እና ቁመት በ ± 10% ውስጥ መዛመድ አለበት አለበለዚያ በሩ በትክክል ሚዛን አይኖረውም. እነዚህ ምንጮች የሚመረቱት በትላልቅ የኢንዱስትሪ ቶርሽን ስፕሪንግ ማሽኖች ከፍተኛ መጠን ያላቸው፣ እንደ ሸቀጥ እቃዎች ይሸጣሉ፣ እና በጣም ከተለመዱት የቤት ውስጥ የፀደይ ውድቀቶች አንዱ ናቸው - በጥሩ ሁኔታ የተነደፉ በመሆናቸው ሳይሆን የዑደትን ህይወት የሚገድብ የወጪ ዒላማ ለማድረግ የተነደፉ በመሆናቸው ነው።

ደረጃ በደረጃ Torsion ስፕሪንግ ዲዛይን ሂደት

የንድፍ ሂደቱን ወደ የተዋቀረ የስራ ሂደት ማምጣት ለውጦቹ ውድ በሚሆኑበት ጊዜ ዘግይቶ የመድገም የተለመደ ስህተት ይከላከላል።

1. የተግባር መስፈርቶችን ይግለጹ፡ በተገለጹ ማዕዘኖች ፣ የዑደት ህይወት ፣ የአሠራር የሙቀት መጠን ፣ የቦታ ኤንቨሎፕ (የማንደሬ መጠን ፣ የሰውነት ርዝመት ፣ የእግር ጂኦሜትሪ ገደቦች) እና አከባቢ (ዝገት ፣ ኬሚካሎች) የሚፈለግ ጉልበት።
2. የሽቦ ቁሳቁስ ይምረጡ; ቅይጥ ከሙቀት፣ ዝገት፣ ጥንካሬ እና የኮንዳክሽን መስፈርቶች ጋር አዛምድ።
3. የሽቦ ዲያሜትር እና የፀደይ መረጃ ጠቋሚን ይምረጡ፡- ጭንቀትን ከድካም ገደቡ በታች እየጠበቁ የጉልበት መስፈርቱን የሚያሟላ ጥምረት ለማግኘት ይድገሙት። ዒላማ C = 6-10 ለምርጥ የቶርሽን ስፕሪንግ ማሽን ተኳሃኝነት።
4. የገባሪ ጥቅል ብዛት አስላ፡ N ን ለማግኘት የፀደይ ታሪፍ እኩልታን ይጠቀሙ፣ ከዚያ የእግር ማስተካከያ ሁኔታን ይጨምሩ።
5. የማንዴላ ማጽጃን ያረጋግጡ፡ የመጠምጠሚያውን ውስጣዊ ዲያሜትር በከፍተኛው ማወዛወዝ ላይ ያሰሉ እና 10% ለማንደሩ OD ማረጋገጫ ያረጋግጡ።
6. የድካም ጭንቀትን ይፈትሹ; በWahl የተስተካከለ ፎርሙላ በመጠቀም ከፍተኛውን የመታጠፍ ጭንቀት ያሰሉ እና ለሚፈለገው ዑደት ህይወት በተገቢው የጭንቀት ሬሾ ውስጥ መሆኑን ያረጋግጡ።
7. የመጨረሻ ውቅርን ይግለጹ፡ ከተጣመረው ስብሰባ ጋር የሚስማማ የእግር ጂኦሜትሪ ይምረጡ እና ባለው የቶርሽን ስፕሪንግ ማሽን ላይ ሊመረቱ ይችላሉ።
8. መቻቻልን እና የገጽታ ህክምናን ይግለጹ፡ ተግባራዊ tolerances (የሙከራ አንግል ላይ torque, ነጻ አንግል) አዘጋጅ, ሙቀት ሕክምና እና ማንኛውም ድህረ-ሂደት (ሾት peen, ሽፋን) ይግለጹ.
9. ከፀደይ አምራች ጋር ይገምግሙ፡ ስዕሉን ከመልቀቁ በፊት የሽቦ መገኘትን, የመሳሪያ መስፈርቶችን, MOQ እና የመጀመሪያ ጽሑፍ እቅድ ያረጋግጡ.
10. ይሞክሩት እና ይድገሙት; ለሁሉም የተገለጹ መለኪያዎች የመጀመሪያ አንቀፅ ናሙናዎችን ይለኩ፣ በጉባኤው ውስጥ ይገምግሙ እና ከተገመተው አፈጻጸም አንጻር ሲታይ ንድፉን አጥራ።

ይህንን ቅደም ተከተል በመከተል በጣም ውድ የሆነውን የስፕሪንግ ዲዛይን ስህተቶችን በተከታታይ ያስወግዳል-በስብሰባ ማረጋገጫ ጊዜ የመጠን ወይም የአፈፃፀም ችግሮችን ማግኘት ፣ የፀደይ ዲዛይን ሲቀየር የቶርሽን ስፕሪንግ ማሽን ማቀናበሪያን እንደገና ብቁ ማድረግ እና የመገጣጠም ክፍሎችን እንደገና መንደፍ ይጠይቃል።
