የ CNC ስፕሪንግ መሥሪያ ማሽን ምንድነው? የሥራ መርሆው ምንድን ነው?

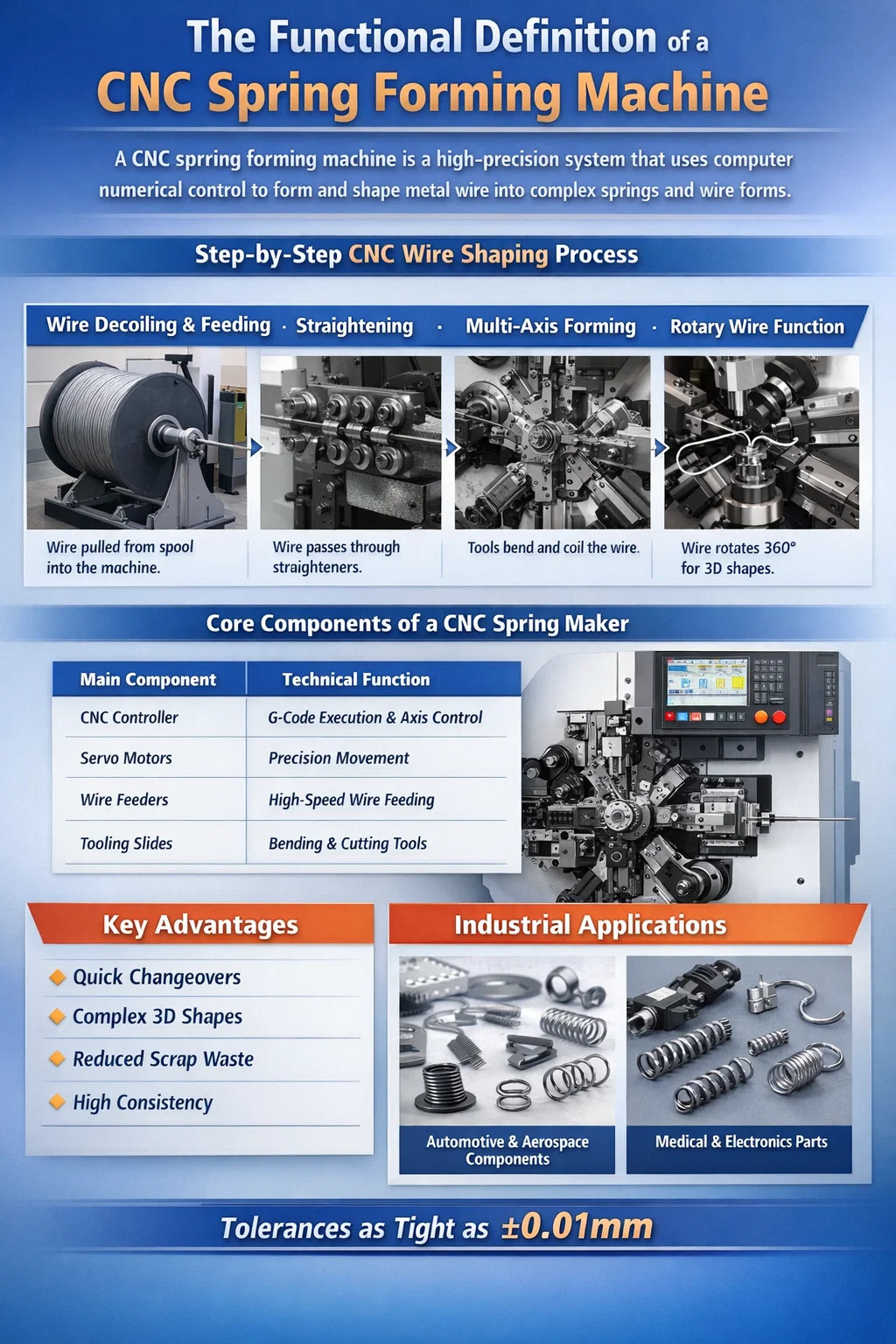

ተግባራዊ ፍቺው ሀ CNC ስፕሪንግ ፈጠርሁ ማሽን

ሀ CNC ስፕሪንግ ፈጠርሁ ማሽን የብረት ሽቦን መታጠፍ፣ መጠምጠም እና ወደ ውስብስብ የስፕሪንግ ጂኦሜትሪዎች እና ውስብስብ የሽቦ ቅርጾችን በራስ ሰር ለመስራት የኮምፒዩተር የቁጥር ቁጥጥርን የሚጠቀም ከፍተኛ ትክክለኛነት ያለው የማምረቻ ስርዓት ነው። በቋሚ ካሜራዎች ላይ ከሚተማመኑ ባህላዊ ሜካኒካል ስፕሪንግ ሰሪዎች በተለየ ይህ ዘመናዊ መሳሪያ ይጠቀማል በርካታ ገለልተኛ ሰርቪስ ሞተሮች የተለያዩ መጥረቢያዎችን ለመቆጣጠር, መደበኛ ያልሆኑ ቅርጾችን ለመፍጠር ያስችላል, ይህም በእጅ ሊደረስበት የማይቻል ነው.

በመደበኛ የኢንዱስትሪ አካባቢ እነዚህ ማሽኖች የሽቦ ዲያሜትሮችን ማስተናገድ የሚችሉ የሽቦ ክፍሎች ምርት የጀርባ አጥንት ናቸው. ከ 0.15 ሚሜ እስከ 10 ሚሜ በላይ . ማሽኑ ሽቦውን በተከታታይ ሮለቶች በመመገብ እና በቀዶ ጥገና ትክክለኛነት በሶስት አቅጣጫዊ ቦታ የሚንቀሳቀሱ ልዩ መሳሪያዎችን በመጠቀም ይሠራል. ይህ ቴክኖሎጂ ሀ ከፍተኛ የመድገም መጠን , ብዙውን ጊዜ መቻቻልን እንደ ጥብቅ አድርጎ ይጠብቃል ± 0.01 ሚሜ በሚሊዮን የሚቆጠሩ አሃዶችን በማምረት ላይ።

የ CNC ሽቦ መቅረጽ የደረጃ በደረጃ የስራ መርህ

ተግባር የ CNC ስፕሪንግ ፈጠርሁ ማሽን በጣም የተመሳሰሉ የሜካኒካዊ እንቅስቃሴዎች ቅደም ተከተል ነው. ሂደቱ በጥሬ እቃ ይጀምራል እና በተጠናቀቀ, በሙቀት የተሰራ ወይም ለአገልግሎት ዝግጁ የሆነ አካል ያበቃል. የሚከተሉት መካኒኮች ሽቦውን በማሽኑ ውስጥ ያለውን ጉዞ ይገልጻሉ።

ሽቦ መፍታት እና መመገብ

ብዙውን ጊዜ ከማይዝግ ብረት ፣ ከካርቦን ብረት ወይም ከመዳብ ውህዶች የተሠራው የብረት ሽቦ ከትልቅ ጠመዝማዛ ወይም ስፖል ይሳባል። ማሽኑ የሽቦ ምግብ ስርዓት ባለ ከፍተኛ-torque ሰርቮ ሞተር የሚነዱ ከባድ-ተረኛ ሮለር ይጠቀማል። እነዚህ ሮለቶች ሽቦውን ጠፍጣፋ ሳያደርጉ ለመጎተት በቂ ጫና ማድረግ አለባቸው, ይህም የምግብ ርዝመቱ ወደ ማይክሮ ሚሊሜትር ትክክለኛ መሆኑን ያረጋግጡ.

ቀጥ ያለ እና የቁሳቁስ ዝግጅት

ሽቦው በጥቅል ውስጥ ስለተከማች, ተፈጥሯዊ ኩርባ ወይም "ማስታወሻ" አለው. ማንኛውም ቅርጽ ከመፈጠሩ በፊት, ሽቦው ያልፋል የሽቦ ማስተካከያዎች . እነዚህ በሁለቱም አግድም እና ቀጥታ አውሮፕላኖች ውስጥ የተደረደሩ ተከታታይ ሮለቶችን ያቀፈ ነው. ውጥረትን በመቀያየር, ቀጥ ያለ ማድረቂያው ሁሉንም ክንፎች እና ማጠፍያዎች ያስወግዳል, ፍጹም የሆነ ቀጥተኛ የሽቦ መስመርን ወደ ፍጠር መሳሪያዎች ያቀርባል.

ባለብዙ ዘንግ የተመሳሰለ መፈጠር

ሀs the wire emerges from the central guide (the quill), it enters the forming zone. In a CNC ስፕሪንግ ፈጠርሁ ማሽን , ብዙ የመሳሪያ ስላይዶች በሽቦው ዙሪያ ተቀምጠዋል. እያንዳንዱ ስላይድ ለብቻው መንቀሳቀስ ይችላል። ለምሳሌ፣ በ 12-ዘንግ ማሽን , በርካታ መሳሪያዎች ሽቦውን ከተለያየ አቅጣጫ በአንድ ጊዜ ይመቱታል ወይም አስቀድሞ በተዘጋጀ ቅደም ተከተል ቀለበቶችን፣ ማጠፊያዎችን ወይም ጥቅልሎችን ለመፍጠር።

የ Rotary Wire ተግባር ሚና

ብዙ የላቁ ማሽኖች ሀ rotary wire axis . መሳሪያውን በሽቦው ዙሪያ ብቻ ከማንቀሳቀስ ይልቅ ማሽኑ ሽቦውን በራሱ በ 360 ዲግሪ ማዞር ይችላል. ይህ ተጨማሪ የመተጣጠፍ ልኬትን ይሰጣል፣ ይህም የአመጋገብ ሂደቱን ሳያቋርጡ ወይም በጣም የተወሳሰቡ የመሳሪያ ቅንጅቶችን ሳይጠቀሙ ውስብስብ 3D ቅርጾች እንዲፈጠሩ ያስችላል።

የዘመናዊ CNC ስፕሪንግ ሰሪ ዋና አካላት

ውጤታማነት የ CNC ስፕሪንግ ፈጠርሁ ማሽን በሜካኒካል ሃርድዌር እና በኤሌክትሮኒካዊ ቁጥጥር ስርዓቱ መካከል ያለው ውህደት ውጤት ነው። የሚከተለው ሠንጠረዥ በፕሮፌሽናል ደረጃ ማሽን ውስጥ የሚገኙትን አስፈላጊ የሃርድዌር ክፍሎችን ያደምቃል።

ሀdvantages Over Traditional Cam-Driven Systems

ከሜካኒካል ካሜራዎች ወደ CNC ስፕሪንግ ፈጠርሁ ማሽን ቴክኖሎጂ የፀደይ ማምረቻውን የመሬት ገጽታ ለውጥ አድርጓል. ዋናዎቹ ጥቅሞች በብቃት እና ሁለገብነት ላይ ያተኩራሉ-

• የተቀነሰ የማዋቀር ጊዜ፡- ባህላዊ ማሽኖች ከ 4 እስከ 8 ሰአታት ሊፈጅ የሚችል የእጅ ካሜራ ማስተካከያ ያስፈልጋቸዋል. የ CNC ማሽን እንደገና ሊሰራ ይችላል ከ 30 ደቂቃዎች በታች .
• ውስብስብ ጂኦሜትሪ; እነዚህ ማሽኖች ማምረት ይችላሉ ድርብ torsion ምንጮች , የባትሪ እውቂያዎች እና የ 3 ዲ ሽቦ ቅርጾች በአንድ ኦፕሬሽን ውስጥ, ሁለተኛ ደረጃ በእጅ መታጠፍ አስፈላጊነትን ያስወግዳል.
• የቁሳቁስ ቁጠባዎች የመመገቢያ እና የመቁረጥ ስራዎች ላይ ትክክለኛ ቁጥጥር የብረት ብረትን ይቀንሳል, ይህም ከፍተኛ መጠን ባለው ምርት ውስጥ ከፍተኛ ዋጋ ያለው ነው.
• ወጥነት፡ አንድ ፕሮግራም ከተረጋገጠ በኋላ ማሽኑ ማምረት ይችላል 100,000 ተመሳሳይ ክፍሎች በአውቶሞቲቭ ኢንዱስትሪ ውስጥ ለደህንነት-ወሳኝ አካላት ወሳኝ የሆነው ከዜሮ መዛባት ጋር።

ሀpplications and Industrial Output

የ CNC ስፕሪንግ ፈጠርሁ ማሽን በሁሉም የዘመናዊ ህይወት ዘርፎች ማለት ይቻላል ጥቅም ላይ ይውላል. ማሽኑ የተለያዩ የሽቦ መስቀሎች (ክብ፣ ጠፍጣፋ ወይም ካሬ) ማስተናገድ ስለሚችል አፕሊኬሽኖቹ ገደብ የለሽ ናቸው።

ሀutomotive and Aerospace

አምራቾች እነዚህን ማሽኖች የሚጠቀሙት የመቀመጫ ፍሬም ምንጮችን፣ የሞተር ቫልቭ ምንጮችን እና የነዳጅ ማስገቢያ ክሊፖችን ለመፍጠር ነው። እነዚህ ክፍሎች ከፍተኛ ውጥረትን እና የሙቀት መጠንን መቋቋም አለባቸው, ማሽኑ ከፍተኛ ጥንካሬ ያላቸውን ውህዶች እንዲሰራ ያስፈልጋል Inconel ወይም Chrome Silicon .

ኤሌክትሮኒክስ እና የሕክምና መሳሪያዎች

አነስተኛ መጠን CNC ስፕሪንግ ፈጠርሁ ማሽንs ለስማርትፎን ካሜራ ሞጁሎች እና ለቀዶ ጥገና መሳሪያዎች ማይክሮ-ምንጮችን ያመርቱ ። በዚህ ልኬት፣ ሽቦውን በሚይዝበት ጊዜ የማሽኑ ትክክለኛነት ልክ እንደ ቀጭን 0.1 ሚሜ ዋናው ነው።

የመጨረሻ ቴክኒካዊ ማጠቃለያ

በማጠቃለያው እ.ኤ.አ CNC ስፕሪንግ ፈጠርሁ ማሽን የሽቦ ማቀነባበሪያ ቴክኖሎጂን ጫፍ ይወክላል. ኃይለኛ ሰርቮ ሞተሮችን ከተራቀቀ የሶፍትዌር ቁጥጥር ጋር በማጣመር ቀለል ያለ ሽቦን ወደ ውስብስብ ሜካኒካል አካል ይለውጣል. በአንድ አውቶሜትድ ዑደት ውስጥ በርካታ ስራዎችን ማለትም መመገብ፣ ማስተካከል፣ መታጠፍ፣ መጠምጠም እና መቁረጥ መቻሉ ከፍተኛ ፍጥነት ያለው እና ትክክለኛ ምርት ለማግኘት ለሚፈልግ ለማንኛውም ዘመናዊ ፋብሪካ የማይፈለግ ንብረት ያደርገዋል።
